HotRod? 封裝
降低高頻發射的主要方法之一是更大程度地減小電源環路電感。TI 提供的 LM53635-Q1、LMS3655-Q1、LM61495-Q1、LMR33630-Q1 和 LM61460-Q1 等降壓轉換器從鍵合線封裝改用基于引線框的倒裝芯片 (HotRod) 封裝，有助于降低電源環路電感，進而降低開關節點振鈴。
HotRod 封裝翻轉硅片并將其直接放置在引線框上，從而更大程度地減小由運行開關電流的引腳上的鍵合線引起的寄生電感。圖 17 展示了 HotRod 封裝的結構和優勢。除改善電源環路電感之外，HotRod 式封裝還有助于降低電源路徑中的電阻，從而提高效率并減小解決方案尺寸。

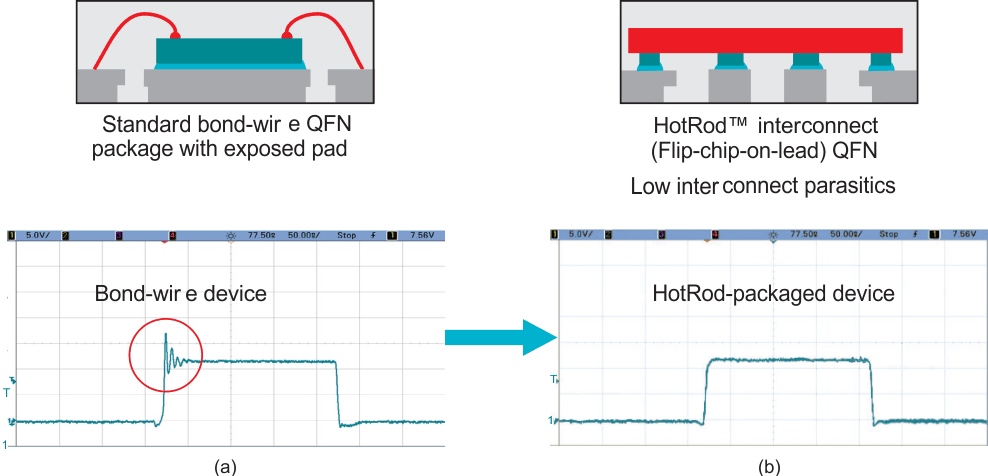

圖 17 標準 QFN，帶接合線，可電氣連接至裸片 (a)；HotRod 封裝，引線框和裸片之間帶有銅柱和倒裝芯片互連 (b)。采用 HotRod 封裝器件的另一項優勢是，這些器件易于實現并行輸入路徑引腳排列（直流/直流轉換器輸入電容器的布局布置）。通過優化直流/直流轉換器的引腳排列使輸入電容器的布局對稱，輸入電源環路產生的反向磁場就會處于對稱環路中，從而更大程度地降低對附近系統的發射。并行輸入路徑可進一步降低高頻 EMI，尤其是在更嚴格的 FM 頻帶中，如圖 18 所示。

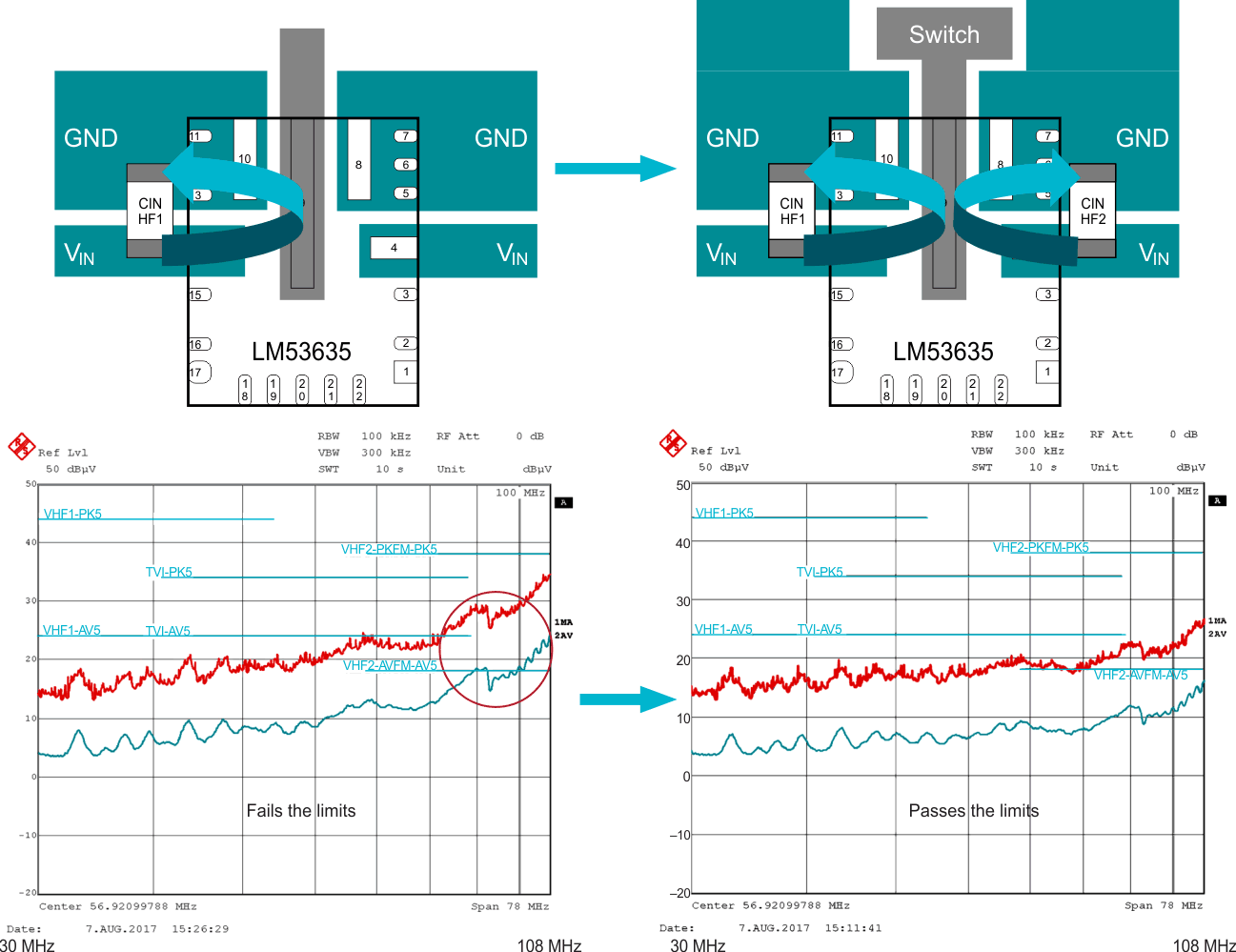

圖 18 并行輸入路徑對 SMPS 中 EMI 的影響。
