有源 EMI 濾波

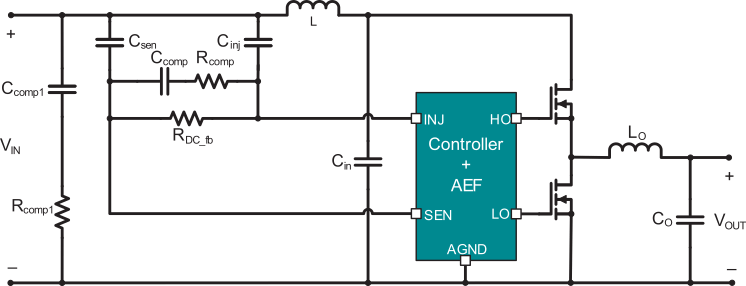

為了顯著改善低頻頻譜中的發射，LM25149-Q1 降壓控制器采用了有源 EMI 濾波方法。集成有源 EMI 濾波器可充當有效的低阻抗分流器，從而減少輸入端的 DM 傳導發射。圖 13 展示了降壓控制器的有源 EMI 濾波器如何連接到輸入線。感應和注入引腳通過各自的電容器連接到輸入端。有源 EMI 濾波器塊中的有源元件會放大感應到的信號，并通過注入電容器注入適當?shù)姆礃O性信號來顯著降低輸入線上的總體干擾。這減輕了所需無源元件的過濾負擔，從而減小了這些元件的尺寸、體積和成本。

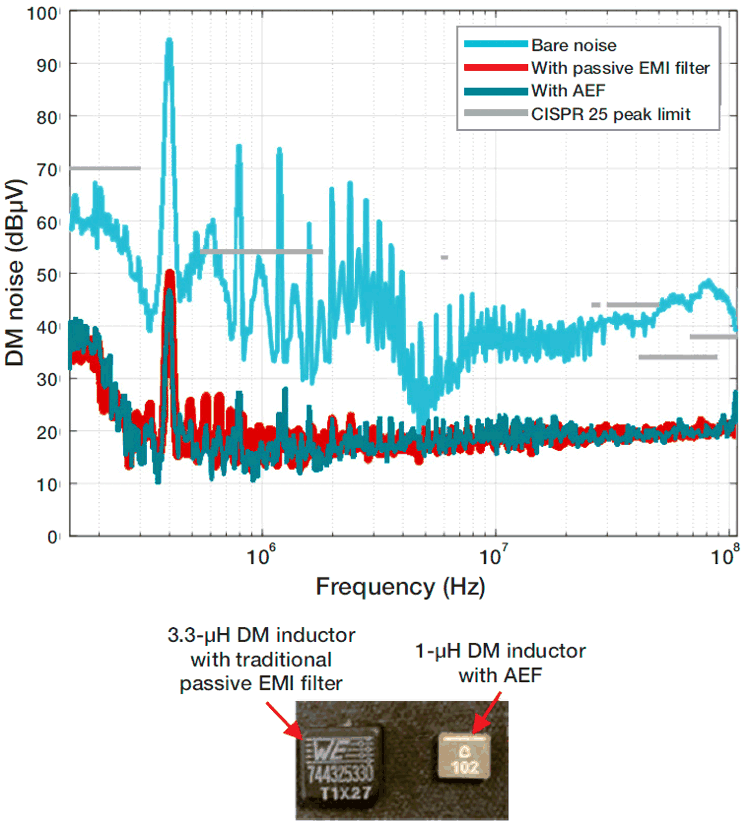

圖 14 展示了在 400kHz 開關頻率下工作的降壓轉換器的 EMI 測量結果，其中比較了有源和無源 EMI 濾波方法。為了有效滿足 CISPR 25 5 級頻譜屏蔽要求，無源 EMI 濾波器需要一個 3.3μH DM 電感器和一個 10μF DM 電容器。有源濾波方法通過一個僅 1μH 的 DM 電感器以及 100nF 的感應和注入電容器，可實現同樣有效的衰減。這有助于將無源濾波器的尺寸和體積分別減小到原始值的 43% 和 27% 左右。對于大電流轉換器，可以通過降低電感器直流電阻來進一步降低成本和提高效率。
