什么是 EMI？

在要求電磁兼容性 (EMC) 的系統中，充當電磁源的元件應降低自身干擾，而遭受干擾的元件則應降低自身的易感性。當終端設備制造商集成各種供應商的元件時，確保干擾源和受影響電路兼容的唯一方法是建立一套通用規則，也就是將干擾限制在受影響電路能夠承受的一定水平。

這些規則是根據業界通用規范（如適用于汽車行業的國際無線電干擾特別委員會 (CISPR) 25

和適用于多媒體設備的 CISPR 32）建立的。CISPR 標準決定了任何 EMI 緩解技術的最終性能，因此對于 EMI 設計至關重要。由于 SMPS 是典型的電磁干擾源，因此本白皮書將重點介紹如何降低干擾。如需獲取 EMI 標準的完整列表，請參閱電源的傳導 EMI 規格概述和電源的輻射 EMI 規格概述。

除了解給定應用的相應標準之外，了解如何測量 EMI 也很重要，這將幫助您深入了解如何降低 EMI。EMI 測量通常分為傳導 EMI 測量和輻射 EMI 測量，顧名思義，這同時說明了 EMI 的測量方法和產生機理。盡管傳導發射通常與較低的頻率 (<30MHz) 相關，輻射發射通常與較高的頻率 (>30MHz) 相關，但這兩者之間的區別并不是那么簡單，因為傳導頻率范圍和輻射頻率范圍有所重疊。

傳導發射測量旨在量化從器件產生并返回到其電源的 EMI。對于許多應用而言，降低這些發射至關重要，因為同一電源線通常都連接著許多其他敏感電路。在現代汽車中，長線束的數量不斷增加，因此降低長線束的傳導 EMI 尤為重要。

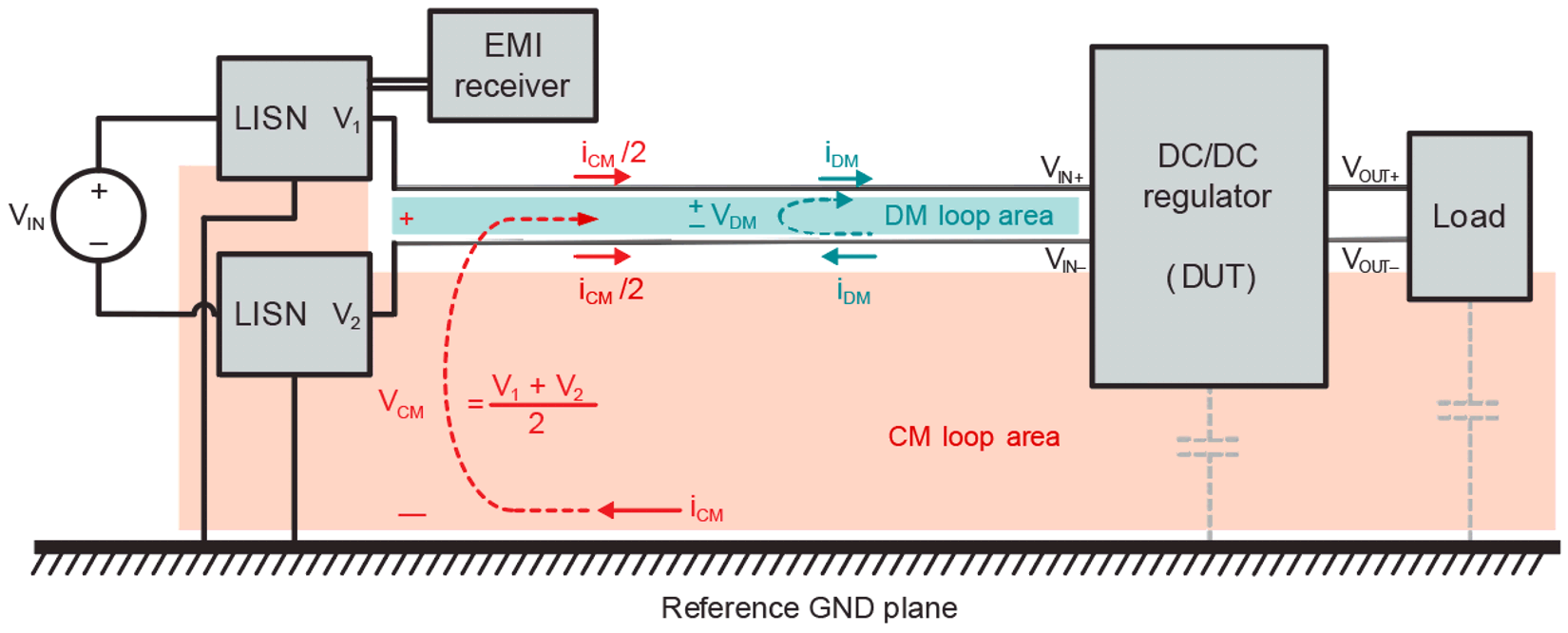

圖 2 展示了用于傳導發射的通用測試設置，包括電源、線路阻抗穩定網絡 (LISN)、EMI 接收器、電源線和被測器件 (DUT)。LISN 扮演著關鍵角色，可充當?shù)屯V波器，確保 EMI 測量的可重復性和可比性，并為 DUT 提供精確的阻抗。圖 2 還展示了將傳導發射細分為共模 (CM) 電流和差模 (DM) 電流。DM 電流在電源線與其返回路徑之間流動，是較低頻率范圍內的主要因素。CM 電流在每條電源線與接地之間流動，是較高頻率范圍內的主要因素。

輻射 EMI 測量的設置與傳導 EMI 測量類似，主要區別在于前者的 EMI 接收器不是直接連接到 LISN，而是連接到附近的天線。SMPS 中的輻射能量來自產生磁場的快速瞬態電流環路以及產生電場的快速瞬態電壓表面。由于產生輻射磁場的電流環路也產生 DM 傳導發射，并且產生輻射電場的電壓表面也產生 CM 傳導發射，因此許多 EMI 緩解技術都可以降低傳導發射和輻射發射，但可能專門針對其中一項。

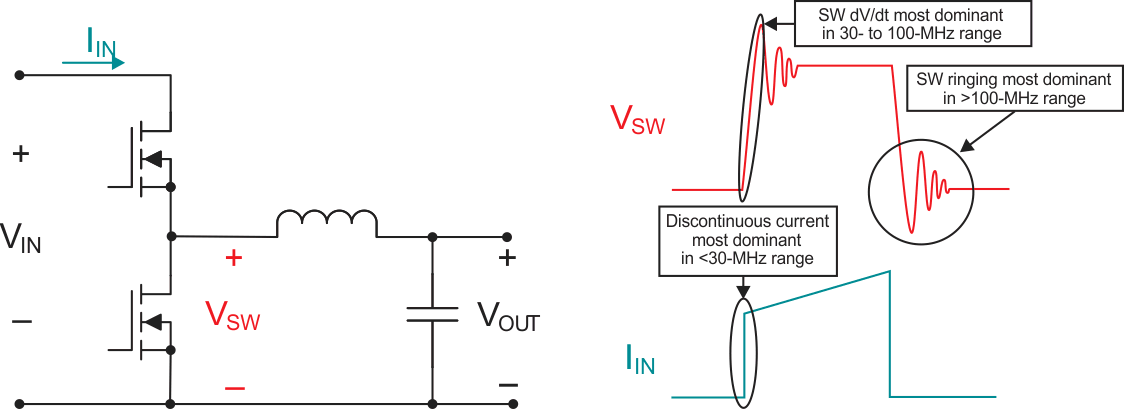

通常，通過大型無源濾波器來緩解較低頻率的發射，會增加解決方案的電路板面積和成本。高頻發射在測量、建模和緩解方面面臨著不同的挑戰，這主要是其寄生性質導致的。常見的高頻發射緩解技術包括控制壓擺率和減小寄生效應。圖 3 總結了本白皮書中包含的緩解技術、這些技術適用的頻帶以及 CISPR 25 標準中的頻率范圍示例。
