采用 WEBENCH? 設計工具的低頻 EMI 設計
WEBENCH 輸入濾波器設計工具可幫助您自動設計合適的輸入濾波器，以緩解低頻 (<30MHz) 傳導 EMI 噪聲，從而滿足 CISPR 32 和 CISPR 25 等合規性標準的要求。該工具可優化濾波器尺寸，同時確保設計符合特定標準的要求。在設計濾波器時，該工具可確保濾波器穩定性和轉換器環路穩定性。該在線工具支持 100 種以上的 TI 電源器件。
不對輸入 EMI 濾波器電感器進行抑制是一種常見的錯誤，這會對總體設計穩定性產生負面影響。WEBENCH 設計工具對輸入濾波器和 SMPS 進行阻抗分析（如圖 24 所示），并推薦相應的抑制元件以確保穩定性。

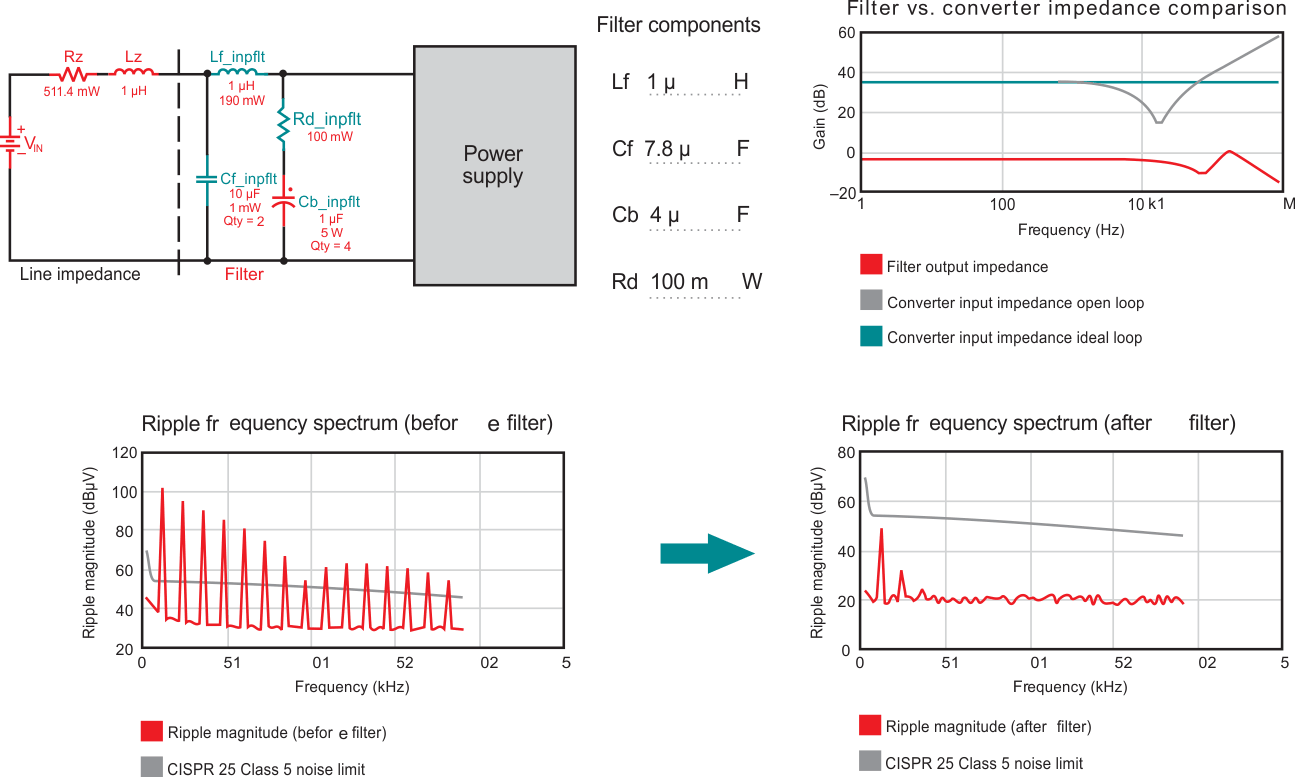

圖 24 WEBENCH? 設計工具中的輸入 EMI 建議和阻抗分析。
