9.3.9 處理器熱量指示
當 CPU 運行渦輪模式時，系統峰值功率可能會超過適配器和電池的可用功率總和。適配器電流和電池放電峰值電流或系統壓降表明系統功耗過高。充電器處理器熱量函數會監測這些事件，如果系統功耗過高，則 PROCHOT 脈沖將置為有效。一旦 CPU 從充電器接收到 PROCHOT 脈沖，它就會減慢速度以降低系統功耗。由處理器熱量函數監測的事件包括：
- ICRIT：適配器峰值電流，為 ILIM2 的 110%
- INOM：適配器平均電流（輸入電流限制的 110%）
- IDCHG：電池放電電流
- VSYS：VSYS 上的系統電壓
- 適配器移除：移除適配器后（CHRG_OK 引腳從高電平變?yōu)榈碗娖剑?/li>
- 電池移除：移除電池后（CELL_BATPRESZ 引腳變?yōu)榈碗娖剑?/li>
- CMPOUT：獨立比較器輸出（CMPOUT 引腳從高電平變?yōu)榈碗娖剑?/li>
- VDPM：VBUS 低于 VINDPM 閾值的 80%/90%/100%。
- EXIT_VAP：每當充電器退出 VAP 模式時。
可通過 SMBus 對 ICRIT、IDCHG、VSYS 或 VDPM 的閾值以及 ICRIT、INOM、IDCHG 或 CMPOUT 的抗尖峰脈沖時間進行編程。除了 PROCHOT_EXIT_VAP 始終處于啟用狀態外，其他觸發事件可在 REG0x34[7:0] 中單獨啟用。觸發 PROCHOT 曲線中的任何已啟用事件后，PROCHOT 在單脈沖中被置為低電平，其最小寬度可在 REG0x21[13:12] 中編程。在單脈沖結束時，如果 PROCHOT 事件仍處于活動狀態，則脈沖會擴展，直到事件被移除。
如果通過設置 REG0x21[14] = 1 啟用 PROCHOT 脈沖擴展模式，即使觸發事件已被移除，PROCHOT 引腳也將保持低電平，直到主機寫入 REG0x21[11]21[11] = 0。
如果觸發了 PROCHOT_VDPM 或 PROCHOT_EXIT_VAP，則無論 PROCHOT 處于單脈沖模式還是擴展模式，PROCHOT 引腳都將始終保持低電平，直到主機將其清除。

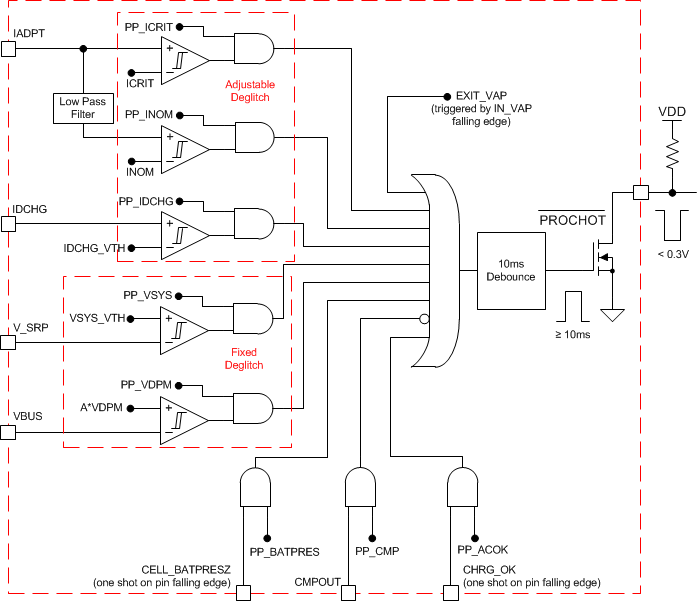

圖 9-2 PROCHOT 曲線
