可通過 VREF 電壓 (V_VREF) 與 IPROPI 輸出電阻器 (R_IPROPI) 設置電流斬波閾值 (I_TRIP)?？赏ㄟ^將外部 R_IPROPI 電阻器和 V_VREF 之間的壓降與內部比較器進行比較來執行此操作。

例如，在雙路 H 橋模式下，要將 I_TRIP 設置為 5A，而 V_VREF 為 3.3V，R_IPROPI 必須為：

R_IPROPI = V_VREF/(I_TRIP x A_IPROPI) = 3.3/(5 x 212 x 10^–6) = 3.09k?

在單路 H 橋模式下，將兩個 IPROPI 引腳連接在一起。在雙路 H 橋模式下，有兩個 VREF 引腳，這允許為每個有刷直流電機設置單獨的電流斬波閾值。

可以禁用內部電流調節，方法是將 IPROPI 綁定到 GND 并將 VREF 引腳電壓設置為高于 GND 的值（如果不需要電流反饋）。如果需要電流反饋但不需要電流調節，則需要設置 V_VREF 和 R_IPROPI，使 V_IPROPI 永遠不會達到 V_VREF 閾值。

圖 6-5 電流調節

流經電機繞組的電流由一個可調節關斷時間的 PWM 電流調節電路進行調節。在 PWM 電流斬波期間，將啟用 H 橋以驅動電流流過電機繞組，直至達到 PWM 電流斬波閾值。

當達到 I_TRIP 電流時，對于單路 BDC 或雙路 BDC 應用，在 DECAY 引腳接地的情況下，該器件通過啟用兩個高側 FET 達到 t_OFF 時間（由 TOFF 引腳編程）來強制進行慢速電流衰減。

當 t_OFF 時間已過且電流電平降至電流調節 (I_TRIP) 電平以下時，將根據輸入重新啟用輸出。如果在 t_OFF 時間過后，電流仍高于 I_TRIP 電平，則器件將強制執行時間相同的另一個 t_OFF 時間段。這一“雙倍 t_OFF”時間將持續，直至電流在 t_OFF 時間結束時小于 I_TRIP。

在電流調節過程中，可以切換輸入以沿相反方向驅動負載，從而更快地衰減電流。例如，如果負載在進入電流調節之前處于正向驅動狀態，則只有當驅動器強制執行電流調節時，負載才能進入反向驅動狀態。

對于單路或雙路 BDC 應用，DECAY 引腳應保持接地，以便在 t_OFF 期間實現高側慢速衰減。對于步進應用，DECAY 引腳電壓應根據所需的衰減模式而定。由 DECAY 引腳來選擇衰減模式，如表 6-7 所示。

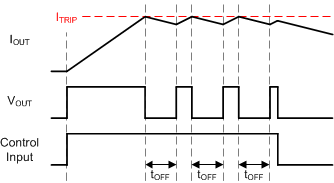

如果 INx 控制引腳輸入的狀態在 t_OFF 時間內發生變化，則 t_OFF 時間的剩余部分將被忽略，輸出將再次跟隨輸入。如圖 6-6 中所示。

圖 6-6 電流調節

如表 6-8 所示，TOFF 引腳配置 PWM 關斷時間。該器件支持動態更改關斷時間。
