3.2 外設訪問
ACI 實時基準測試有兩個外設訪問響應：ADC 讀取并轉換為浮點以及 PWM 寫入。有關每種操作的響應時間，請參閱圖 3-3。

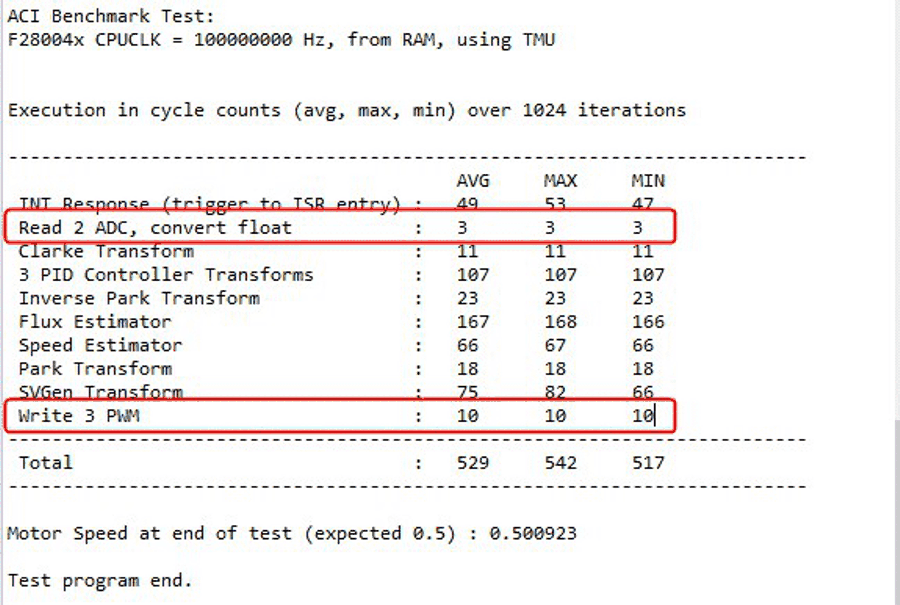

圖 3-3 ACI 電機基準測試的外設訪問基準測試數據在此特定實現方案中，僅讀取兩個 ADC 輸入，且寫入三個 PWM 輸出。從表 3-2中可以看出，在涉及電機控制或數字電源的其他實際應用中，這些操作的數量可能更大，并且可能對控制應用程序的執行持續時間產生更大的影響。
在 C2000 架構中，CPU 與外設緊密集成，并且對指令集架構進行優化以用于浮點運算。從表 3-3 中的基準測試數據可以看出，讀取一個 ADC 輸入并將其轉換為浮點僅需約 2 個周期，而寫入一個 PWM 輸出卻需要約 3 個周期。因此，C2000 架構可以有效地?cái)U(kuò)展到需要大量訪問外設的應用中。
表 3-2 根據基準數據獲取一些實際控制應用的估計周期。
| 應用 | ADC 讀取次數 | PWM 寫入次數 | 估計總周期數 |
|---|---|---|---|
三相交流 電機控制應用 |
7 | 3 | 23 (1) |
| 圖騰柱 PFC 數字電源應用 |
10 |
9 |
47(2) |
