2.6 用于分析應用程序的 ERAD 模塊

F28004x 器件具有一個稱為 ERAD（嵌入式實時分析和診斷）的硬件模塊，該模塊具有可用于分析應用程序的比較器和計數器?！?em class="ph i">f28004x”目錄包含一個名為“aci_stats_using_erad.js”的腳本，該腳本演示了如何在不修改應用程序的情況下以非侵入方式使用 ERAD 來測量和分析應用程序的執行情況。該腳本可用于驗證發生中斷的次數（應為 1024），還可以作為示例來說明如何使用 ERAD 測量從 ADC 中斷產生到 ISR 進入以及 ISR 用戶代碼執行的執行周期。該腳本僅用于 ERAD 演示和應用程序驗證。此腳本生成的測量數據不用于本文檔的實時基準測試分析中。

注：該腳本僅適用于 F28004x SignalChain_RAM_TMU 配置。由于在該腳本中分析的 ISR 地址采用了硬編碼來進行“SignalChain_RAM_TMU”配置的構建，因此需要修改腳本才能對為另一配置構建的應用程序進行基準測試。

按如下步驟使用該腳本：

將為“SignalChain_RAM_TMU”配置編譯的應用程序加載到目標。
在 CCS 中打開腳本控制臺視圖。
輸入以下命令來啟動腳本：
loadJSFile "C:\TI\c2000\C2000Ware_3_04_00_00\examples\demos\benchmark\aci_motor_benchmark\f28004x\aci_stats_using_erad.js"
該腳本將打印出全部為0的初始測量值。
運行目標，并在測試完成后停止目標。
目標停止后，腳本將輸出捕獲的測量值。

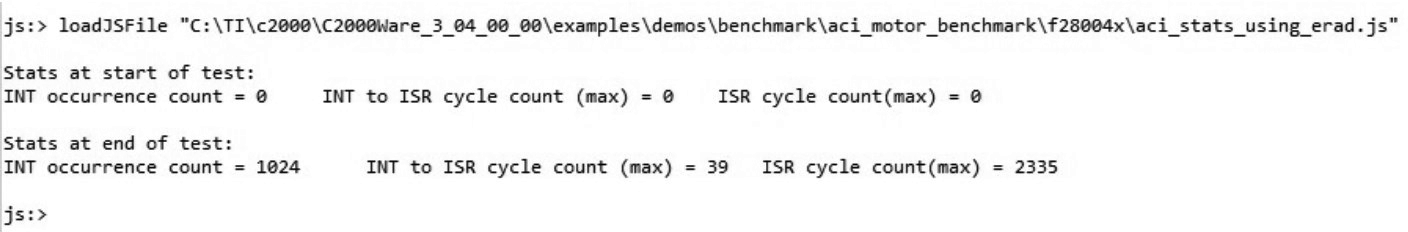

圖 2-5 顯示了腳本輸出。

圖 2-5 具有ERAD分析的應用程序統計信息的腳本輸出

注： ERAD 模塊從 ADC 中斷產生到 ISR 進入測量“INT 到 ISR 周期計數”。這不包含ADC 采樣時間和 ADC 觸發時間，這些時間包含在應用程序代碼測得的“INT 響應（觸發到 ISR）周期計數”中。因此，ERAD 腳本測得的“INT 到 ISR 周期計數”比應用程序代碼測得的“INT 響應（觸發到 ISR）周期計數”少約 10 個周期，這個周期等于 ADC 采樣和觸發持續時間。
