3.3 TMU（數學增強）影響
許多 C2000 目標都具有稱為三角函數加速器 (TMU) 的數學擴展，這是一種浮點單元 (FPU) 擴展，通過高效執行控制系統應用中常用的三角和算術運算來增強 C28x+FPU 的指令集。
ACI 電機控制應用具有以下控制算法：涉及三角函數的 Park、逆向 Park 和通量估算器。為了演示 TMU 可能產生的影響，F(xiàn)28004x 具有兩個構建配置 SignalChain_RAM_TMU 和 SignalChain_RAM_FastRTS。
在下圖中，針對兩種配置中的每種配置，圖 3-4 顯示了從基準周期數據得出的執行時間，圖 3-5 顯示了編譯器工具生成的鏈接器映射文件中指示的控制代碼（不包括驅動程序庫和運行時）的應用程序大?。ùa和數據）。

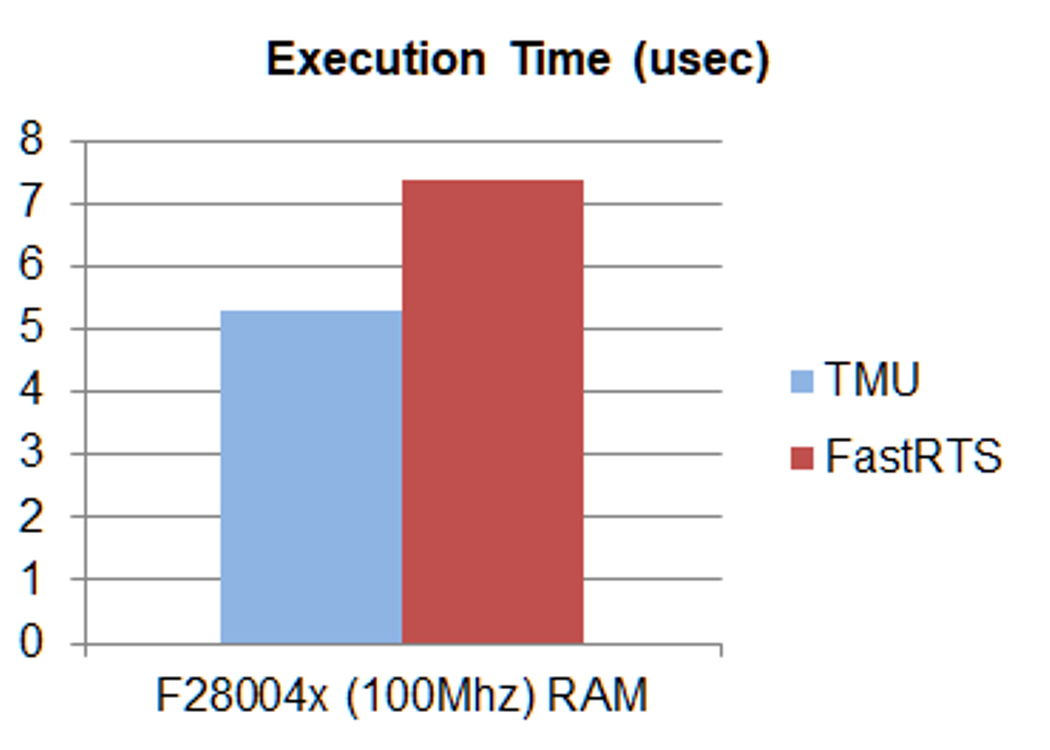

圖 3-4 使用 TMU 和 FastRTS 在 RAM 上的控制環執行時間

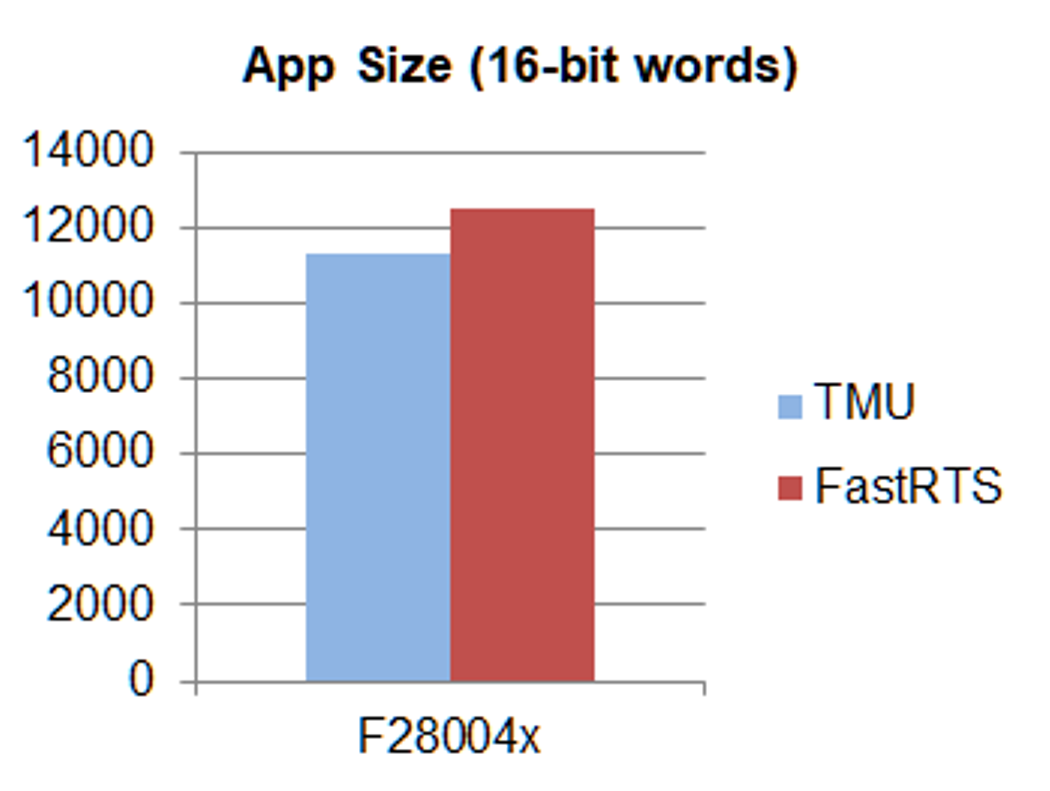

圖 3-5 針對 TMU 和 FastRTS 編譯的應用程序大小圖中的數據表明，TMU 具有兩個方面的影響：
- 縮短執行時間：應用程序的執行速度提高了 28%。
- 減小應用程序大?。?/strong>典型的三角實現包括查找表和浮點計算（用于計算常見的三角運算）。TMU 為這些三角運算提供了指令，并消除了查找表和復雜的浮點代碼。這意味著應用程序大小將減小，從而允許存儲器更小但帶有 TMU 的器件能夠支持該應用程序。在此特定示例中，應用程序大小減小了 14%。
