2.4 驗證應用程序行為
該應用程序在終止之前執行控制循環 1024 次迭代。應用程序?qū)⒚看螆?zhí)行迭代獲得的 α 相電流以及單位電機轉速保存在緩沖區 DLogCh1 和 DLogCh2 中。這些保存的值可以繪制在 CCS視圖中。這些圖形的與在實際的無傳感器交流感應電機應用中生成的曲線相似。要檢查該應用程序是否已正確執行，請?jiān)跍y試完成后暫停目標，然后打開“Tools->Graph->Dual Time”來繪制保存的值，點擊“Import”，并選擇位于頂層文件夾“f28004x”中的圖形屬性文件“aci.graphProp”。相同的圖形屬性文件也可以用于在 TMS320F28004x 或 TMS32F2337x 目標上執行的任何構建配置應用程序。α 相電流在 DualTimeA 圖中繪制，單位電機轉速在 DualTimeB 圖中繪制。X 軸具有 1024 個樣本中每個樣本的數據點，Y 軸具有每個數據點相應的值。圖形曲線應類似于圖 2-2，其中 α 電流呈正弦曲線狀，而電機速度收斂至 0.5 個單位的期望值。

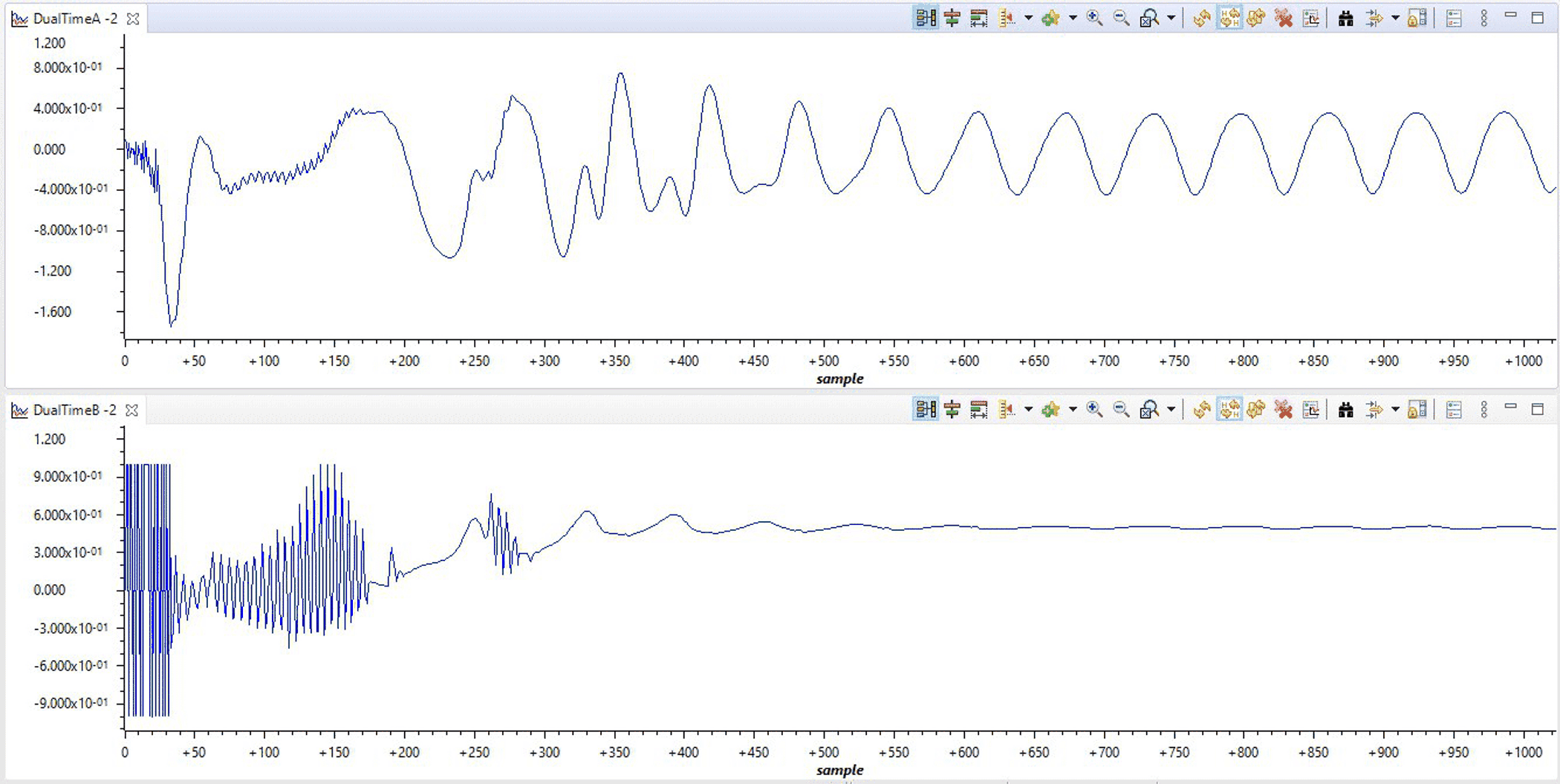

圖 2-2 α 相電流 (DualTimeA) 和單位電機轉速 (DualTimeB) 的圖形視圖
