2 ACI 電機控制基準測試應用程序
ACI 電機控制基準測試模擬無傳感器交流感應電機控制應用程序。該應用程序執行所有典型操作：模數轉換器 (ADC) 讀取操作（以感應相電流）、作用于感測電流的轉換模塊操作、PWM 寫入操作（以控制相電壓）。無需特殊的外部硬件即可提供激勵，因為該應用程序具有可對感應電機的行為進行建模的代碼塊。為了模擬閉環行為，電機模型的預期電流通過 DAC 模塊饋入 ADC 中。單個 ADC 配置為通過兩個通道依次感應 A 相電流和 B 相電流。未感應 C 相電流，因為可以從 A 相電流和 B 相電流得出該值。三個 PWM 寫入操作模擬控制三相 A 、B 和 C 電壓的占空比。圖 2-1 表示基準測試應用程序的控制循環中斷例程中的執行塊?？刂蒲h(huán)中斷以 2KHz 的速率觸發，并在應用程序終止之前執行 1024 次控制循環中斷例程的迭代。
在此框圖中，深灰色框表示外設訪問，淺灰色框表示控制算法，白色框表示代碼塊，代碼塊不是真正的 ACI 電機控制應用程序的一部分，而是在基準測試中用于模擬電機的行為。

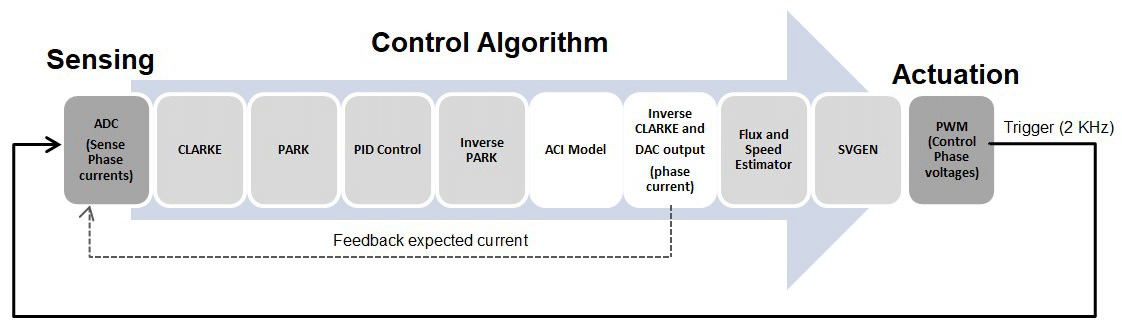

圖 2-1 ACI 電機基準測試應用程序方框圖
