ZHCAAB0A April 2021 – December 2021 TMS320F2800132 , TMS320F2800133 , TMS320F2800135 , TMS320F2800137 , TMS320F280021 , TMS320F280021-Q1 , TMS320F280023 , TMS320F280023-Q1 , TMS320F280023C , TMS320F280025 , TMS320F280025-Q1 , TMS320F280025C , TMS320F280025C-Q1 , TMS320F280033 , TMS320F280034 , TMS320F280034-Q1 , TMS320F280036-Q1 , TMS320F280036C-Q1 , TMS320F280037 , TMS320F280037-Q1 , TMS320F280037C , TMS320F280037C-Q1 , TMS320F280038-Q1 , TMS320F280038C-Q1 , TMS320F280039 , TMS320F280039-Q1 , TMS320F280039C , TMS320F280039C-Q1 , TMS320F280040-Q1 , TMS320F280040C-Q1 , TMS320F280041 , TMS320F280041-Q1 , TMS320F280041C , TMS320F280041C-Q1 , TMS320F280045 , TMS320F280048-Q1 , TMS320F280048C-Q1 , TMS320F280049 , TMS320F280049-Q1 , TMS320F280049C , TMS320F280049C-Q1 , TMS320F28075 , TMS320F28075-Q1 , TMS320F28076 , TMS320F28374D , TMS320F28374S , TMS320F28375D , TMS320F28375S , TMS320F28375S-Q1 , TMS320F28376D , TMS320F28376S , TMS320F28377D , TMS320F28377D-EP , TMS320F28377D-Q1 , TMS320F28377S , TMS320F28377S-Q1 , TMS320F28378D , TMS320F28378S , TMS320F28379D , TMS320F28379D-Q1 , TMS320F28379S , TMS320F28384D , TMS320F28384D-Q1 , TMS320F28384S , TMS320F28384S-Q1 , TMS320F28386D , TMS320F28386D-Q1 , TMS320F28386S , TMS320F28386S-Q1 , TMS320F28388D , TMS320F28388S , TMS320F28P650DH , TMS320F28P650DK , TMS320F28P650SH , TMS320F28P650SK , TMS320F28P659DH-Q1 , TMS320F28P659DK-Q1 , TMS320F28P659SH-Q1
3.5.1 CLA 上執行的完整信號鏈
CLA 是一種任務驅動型架構，與控制外設緊密集成。器件專用 TRM 和數據表包含有關 CLA 可訪問的外設的信息。
ADC 可以觸發 CLA 上的任務，就像觸發C28x CPU 上的中斷一樣。CLA 還可以寫入 PWM。這些功能允許在CLA上執行整個 ACI 信號鏈，即 ADC 觸發 CLA 任務，CLA 任務執行整個控制循環。當 CLA 執行信號鏈時，C28x CPU 處于空閑狀態。這表明，在一個更全面的示例中，可以對應用程序進行分區以從 CLA 中運行控制循環，并讓 C28x CPU 運行其他操作（如通信協議棧）。
有關實現方案，請參閱“SignalChain_RAM_CLAmath_CLA”構建配置。

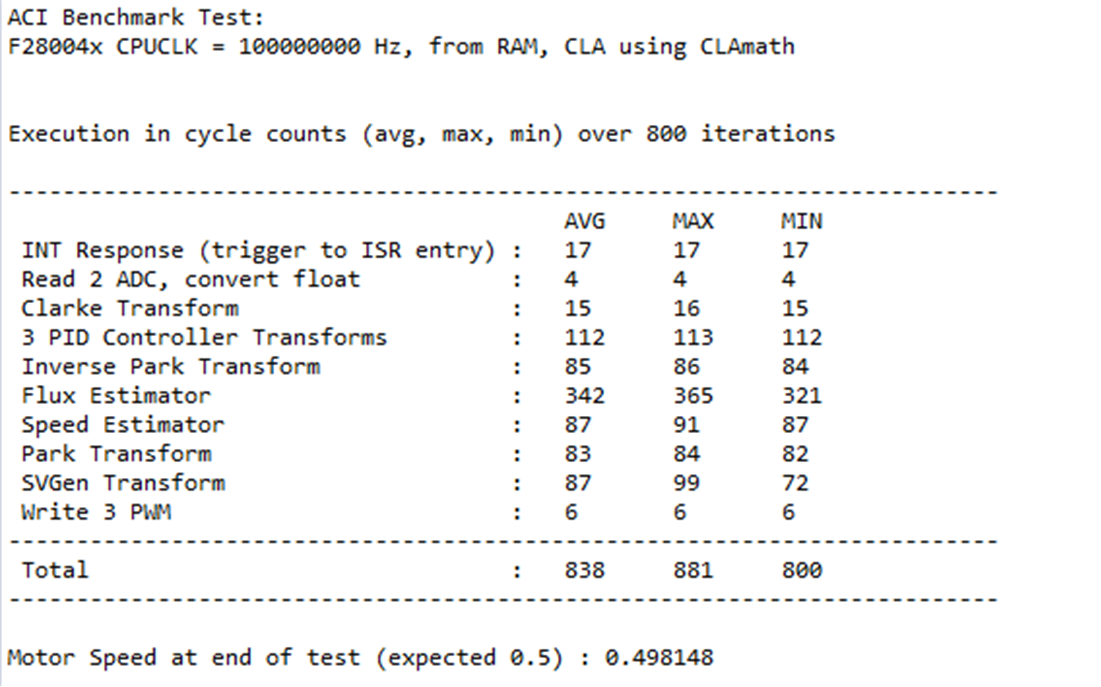

圖 3-8 用于CLA 執行整個信號鏈的 ACI 電機基準測試輸出對基準測試的見解詳見如下。
