ZHCAAD4C June 2021 – November 2021 CD4052B , TS3A225E , TS3A44159
最基本的信號開關結構是一個 NMOS 傳輸晶體管,其柵極由 CMOS 反相器驅動。簡化的結構如圖 3-1 所示。

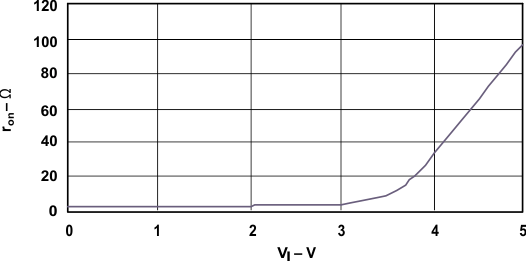

當輸出使能 (OE) 信號較低時,柵極電壓較高或等于 VCC。如果漏極電壓 (VI) 比 VCC 小 n 通道晶體管的閾值電壓,導通狀態(tài)電阻 (ron) 較低且源極電壓等于 VI (VO = VI)。如果 VI 接近 VCC,ron 迅速增加,源極電壓不隨漏極電壓增加,輸出電壓保持在 VCC – VT。NMOS 串聯(lián)開關的限制之一是它只能通過低于 VCC 并高達閾值電壓的信號。圖 3-2 所示為典型 NMOS 串聯(lián)開關的 ron 和 VI 特性曲線的一般形狀。
