ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
2.4.6 多層設計
傳感器的電感是面積、繞組數(shù)量和目標距離的函數(shù)。對于許多電感式觸控應用，按鈕的物理尺寸需要為直徑 3mm 或更小。較小傳感器的總電感較低，可能導致傳感器頻率超出 LDC 的設計范圍。使用多層交替旋轉傳感器時，由于各層之間存在額外的互感，因此總電感明顯高于單層設計。

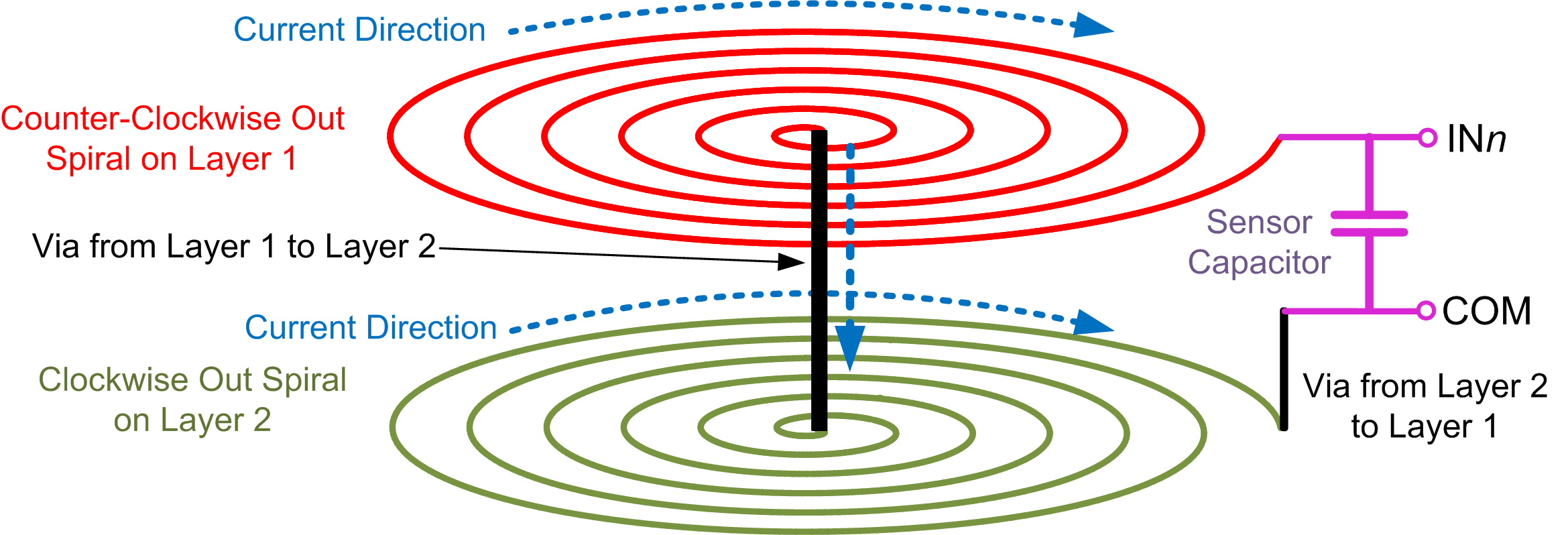

圖 2-8 2 層傳感器設計對于大多數(shù)應用而言，2 層或 4 層設計就已足夠。雖然與幾何形狀類似的 2 層傳感器相比，4 層傳感器更復雜且成本更高，但 LDC211x 和 LDC3114 可以有效地驅動物理尺寸更小的 4 層傳感器，如#GUID-1D47ED31-A7E1-4356-B584-99B68CC4AF6D/T4726003-68 所示。
使用單層傳感器通常效果不佳，因為多層傳感器中各層之間的相互耦合會顯著增加傳感器電感。此外，需要通過第二條布線將傳感器電流從傳感器中心引回 LDC。
表 2-1 近似最小傳感器寬度與制造限制
| 各匝之間的可用間距 | 層數(shù) | 最小過孔尺寸 | 最小傳感器寬度 |
|---|---|---|---|
| 4mil (0.1016mm) | 2 | 15mil (0.4mm) | 2.85mm |
| 4mil (0.1016mm) | 4 | 15mil (0.4mm) | 2.30mm |
| 3mil (0.076mm) | 2 | 15mil (0.4mm) | 2.05mm |
| 3mil (0.076mm) | 4 | 15mil (0.4mm) | 1.91mm |
| 2mil (0.051mm) | 2 | 15mil (0.4mm) | 1.65mm |
| 2mil (0.051mm) | 4 | 15mil (0.4mm) | 1.53mm |
| 2mil (0.051mm) | 4 | 12mil (0.305mm) | 1.38mm |
目標距離為 0.2mm 時固定 8mm 傳感器長度的最小傳感器寬度。尚未對這些傳感器進行性能評估。這些傳感器假設各層之間的電介質厚度為 1mil (25μm)。
