ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
2.5 示例傳感器
本示例介紹了雙傳感器設計。#T4726003-77 所示傳感器尺寸為 2.85mm × 8mm，共八匝。布線厚度為 0.25oz 銅 (9μm)，寬為 75μm，間距為 50μm。傳感器自由空間電感約為 1.3μH，并具有 47pF 的傳感器電容器。安裝后，傳感器電感會因與導電目標的相互作用而降低。

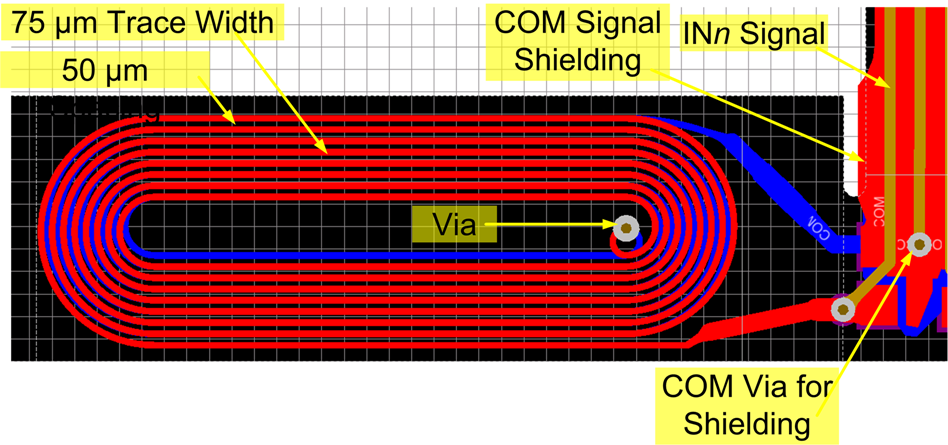

圖 2-13 傳感器跑道式布線此傳感器的參數使用 LDC 計算工具 的“Racetrack Inductor Designer”選項卡進行估算。#T4726003-78 是用于設計此處所述傳感器的工具條目示例。請注意，該工具基于GUID-6AC968E3-0011-4198-B542-46F8F31E3EDE.html#X6785、GUID-9C1D6CFD-667C-4F3D-BDFE-DE70B8873788.html#X1756 和GUID-5C771CC9-1180-4B3C-97F1-5477D165F8C1.html#X3711 提供了 RS、RP、Q、L 和頻率等傳感器參數的估算值。

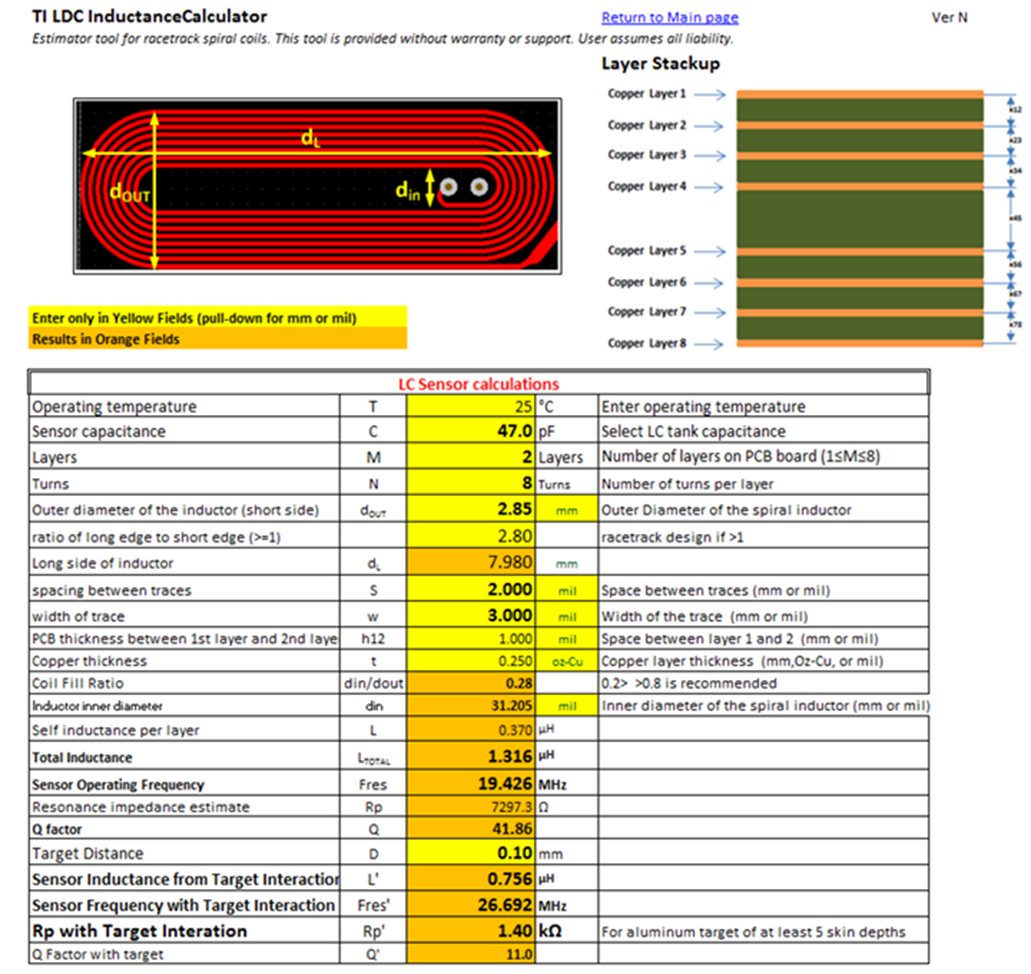

圖 2-14 LDC 計算工具的跑道式電感器設計選項卡工具輸出包括自由空間參數（不存在目標）的估算值以及當傳感器安裝在系統中且附近有目標時的參數值。如表 2-2 所示，安裝傳感器后，傳感器參數在 LDC211x/LDC3114 工作范圍內。
| 傳感器參數 | 自由空間內的傳感器 | 安裝后的傳感器 | LDC211x/LDC3114 工作范圍 |
|---|---|---|---|
| 傳感器電感 | 1.3μH | 0.76μH | |
| 傳感器電容 | 47pF | 47pF | |
| 傳感器頻率 | 19.4MHz | 26.7MHz | 1MHz 至 30MHz (LDC211x) 5MHz 至 30MHz (LDC3114) |
| 傳感器 RP | 7.3k? | 1.4k? | 350Ω ≤ RP ≤ 10kΩ |
| 傳感器 Q | 41 | 11 | 5 ≤ Q ≤ 30 |
傳感器和連接器之間的布線由 COM 信號驅動的頂層和底層屏蔽。固定間隔的過孔用于連接頂部和底部屏蔽。
屏蔽布線中的折彎用于消除應力。

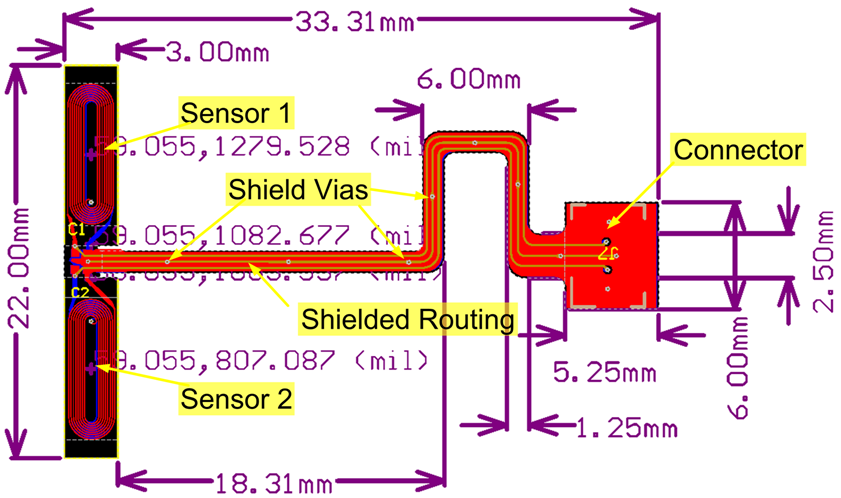

圖 2-15 雙傳感器設計示例在此示例中，加固基板和墊片集成在傳感器中。#T4726003-81 顯示了墊片和加固基板的排列方式。

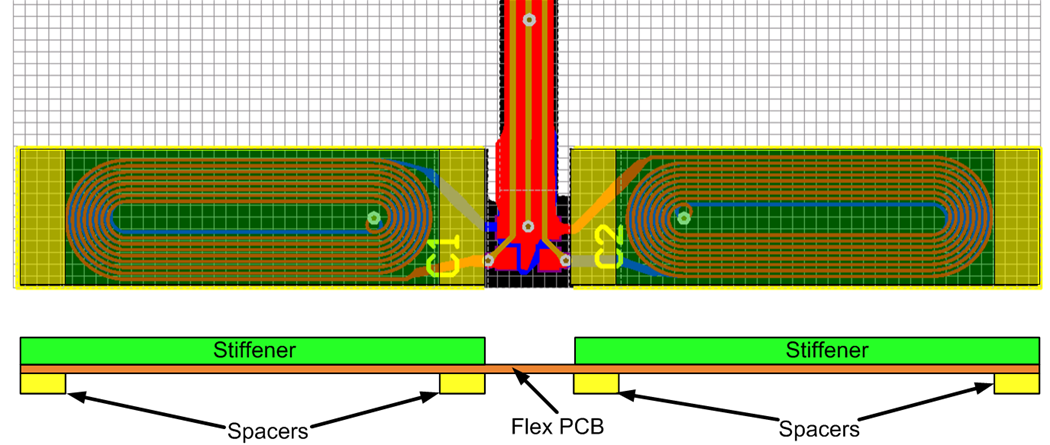

圖 2-16 傳感器區域結構每個傳感器區域都有一個專用的加固基板和兩個墊片。兩個傳感器之間的柔性傳感器區域可在兩個傳感器之間提供機械隔離。
表 2-3 顯示了傳感器堆疊。根據機械考量，可以改變加固基板的厚度。一般而言，在傳感器制造中加入墊片，通常比在外殼上加工墊片能提供更嚴格的墊片厚度公差。
| 層 | 類型 | 材料 | 厚度 (mil) | 厚度 (mm) | 電介質材料 |
|---|---|---|---|---|---|
| 加固基板 | 電介質 | 內核 | 32 | 0.813 | FR4 |
| 頂部覆蓋層 | 覆蓋層 | ||||
| 柔性頂部覆蓋層 | 焊接掩模/覆蓋層 | 表面材料 | 0.4 | 0.010 | 覆蓋層 |
| 頂層 | 信號 | 銅 | 0.46 | 0.012 | |
| Flex1 | 電介質 | 薄膜 | 0.47 | 0.012 | 聚酰亞胺 |
| 信號層 | 信號 | 銅 | 0.46 | 0.012 | |
| Flex2 | 電介質 | 薄膜 | 1 | 0.025 | 聚酰亞胺 |
| 底層 | 信號 | 銅 | 0.46 | 0.012 | |
| 柔性底部覆蓋層 | 焊接掩模/覆蓋層 | 表面材料 | 0.4 | 0.010 | 覆蓋層 (PI) |
| 底部阻焊層 1 | 焊接掩模/覆蓋層 | 表面材料 | 0.4 | 0.010 | 阻焊劑 |
| 底部覆蓋層 | 覆蓋層 | ||||
| 墊片 | 電介質 | 薄膜 | 5 | 0.127 | 聚酰亞胺 |
| 總厚度 | 41.05 | 1.043 |
墊片和加固基板僅適用于部分傳感器設計，如#T4726003-83 所示。僅在按鈕位置的末端需要墊片。傳感器和任何連接器上都需要加固基板。如果特定應用需要，可以使用更薄的材料制造加固基板。

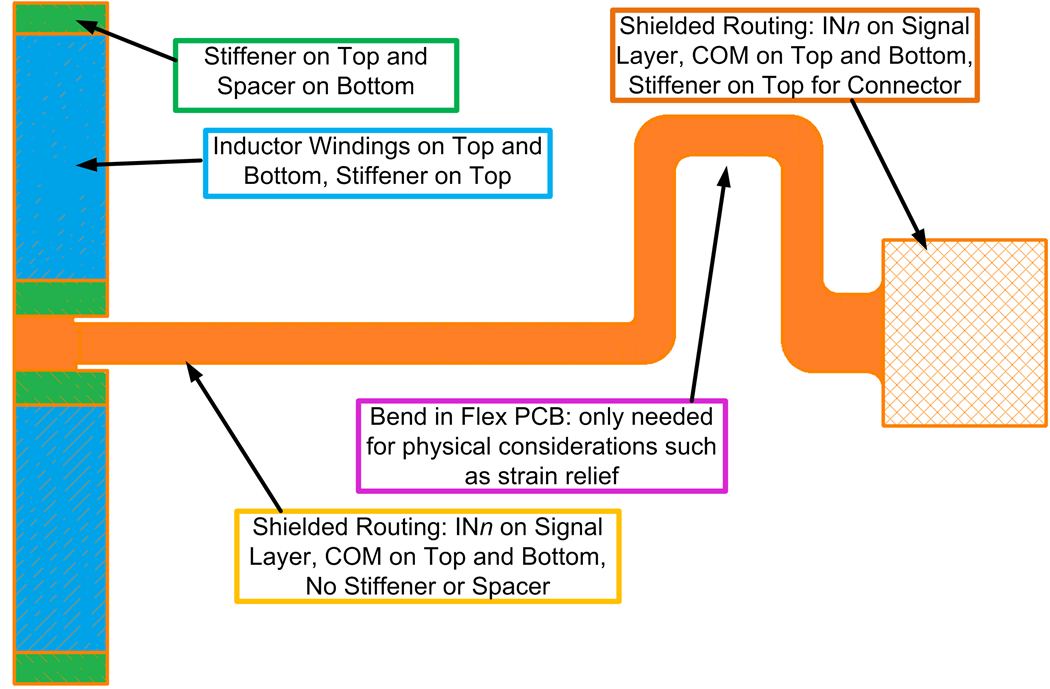

圖 2-17 跨區域傳感器堆疊
