ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
1.1 工作原理
要與電感式線圈傳感器保持固定距離，可考慮扁平金屬板，如#T4726003-1 所示。如果對金屬板施加力，金屬會略微變形。例如，對 15mm × 15mm × 1mm 的鋁板施加 1N（大約為計算機鼠標的重量）的力時，會發生大概 0.2μm 的變形。這樣的變形會使板的另一側更靠近 LDC 傳感器。在撤除作用力后，該按鈕表面會恢復至原始形狀。
當導電材料靠近電感器時，磁場會在導體表面感應出循環渦流。渦流是導體的距離、尺寸和成分的函數。如果導體向電感器偏轉（如#T4726003-1 所示），將產生更多渦流。

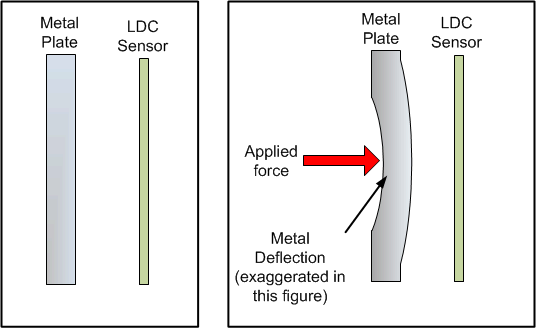

圖 1-1 金屬偏轉渦流會產生自己的磁場，這與電感器產生的原始磁場相反。這種效應會降低系統的電感，從而增加傳感器頻率。當導電目標靠近傳感器時，它們之間的電磁耦合會變得更強。因此，傳感器頻率的變化也更加顯著。
