ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
2.4.7 傳感器墊片
在傳感器和目標之間保持一致的間隔（間隙）對于確保有效傳感至關重要。墊片可以提供此系統設計特性。

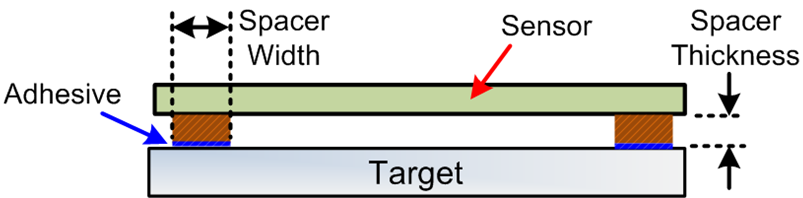

圖 2-10 墊片厚度和寬度墊片厚度范圍通常為 0.1mm 至 0.5mm，具體取決于傳感器的幾何形狀和電氣參數。一般情況下，如果傳感器電氣特性處于 LDC211x/LDC3114 邊界條件下，更薄的墊片可提供更好的性能。將墊片厚度設置為線圈直徑的 10% 以下（對于矩形或橢圓形傳感器，是指短邊的 10%），通常可提供出色的性能。

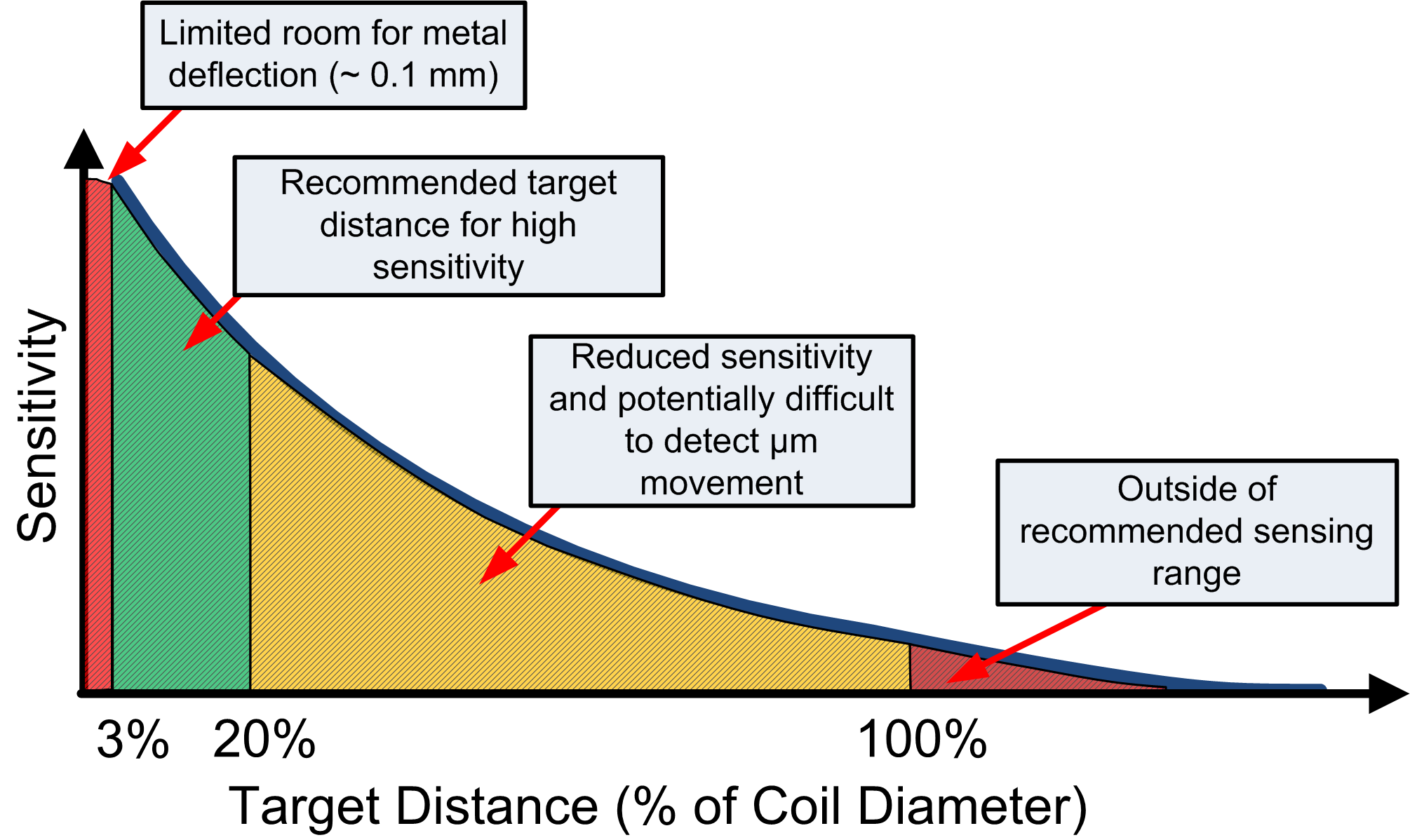

圖 2-11 測量靈敏度與目標距離之間的關系當使用粘合劑將傳感器連接到目標表面時，可能需要更寬的墊片來更好地連接目標。
