2.4.8 傳感器加固基板
如果傳感器使用柔性 PCB，則必須使用加固基板支撐傳感器。如果不支撐柔性傳感器，則可能會因移動變形，從而導致錯誤檢測事件。支撐應是一個均勻的表面，在溫度、濕度和加速度發(fā)生變化時，產生的翹曲非常小。支持結構通常被稱為 LDC 應用的加固基板，不應導電；否則，傳感器 Q 和 RP 可能會降低到 LDC211x/LDC3114 可支持的最低水平以下。采用 FR4 背板是柔性 PCB 的常見技術，適合 LDC 傳感器使用。對于較薄的傳感器，可以使用基于環(huán)氧樹脂的加固基板。
加固基板應為非導電材料，否則傳感器 RP 可能過低，導致 LDC211x/LDC3114 無法驅動；因此，應避免使用 SUS 和 AL 加固基板。
如果在單個柔性 PCB 上構建了多個傳感器，則應為每個傳感器部分單獨使用加固基板；否則會顯著發(fā)生更多的機械串擾。

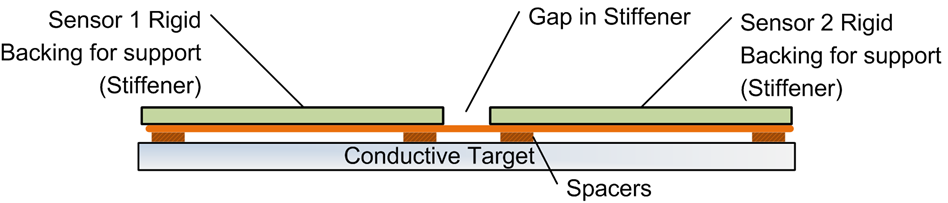

圖 2-12 為每個傳感器單獨使用加固基板對于某些應用，加固基板可以是系統(tǒng)中已經存在的元件（例如玻璃表面），也可以是在 FR4 等剛性材料上制造的傳感器。
由 FR4 或其他剛性材料制成的正常 PCB 不需要專用加固基板。
