ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
1.4.3 目標和傳感器之間的間距
出于電氣和機械方面的考慮，金屬目標和 PCB 傳感器之間的間距非常重要。當金屬目標接近線圈傳感器時，它可以與更大的電磁場相互作用。因此，對于在更近的標稱距離處的相同偏轉（例如，1μm），電感變化增強會導致頻率變化增大（請參閱#T4726003-15）。也就是說，如果目標更接近傳感器，則系統靈敏度更高。

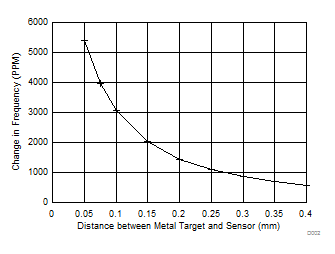

圖 1-5 1μm 偏轉時的頻率仿真變化 (PPM) 與目標距離 (mm) 之間的關系但是，為了確保有足夠的偏轉空間，且考慮到制造容差，TI 建議將目標到傳感器的標稱距離設置為 0.1mm 至 0.2mm?？梢酝ㄟ^在金屬中為 PCB 與金屬齊平的系統創建面向傳感器的凹陷區域來實現這種間距，或者在金屬和帶有切口的 PCB 傳感器之間使用一個小墊片，使金屬發生偏轉，如#T4726003-16 所示。

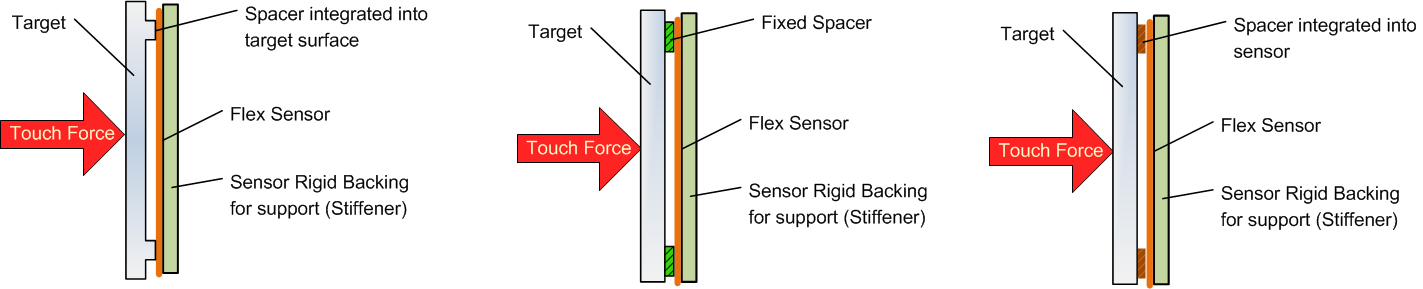

圖 1-6 墊片選項在傳感器和目標之間保持一致的間隔對于確保有效傳感至關重要。如果使用墊片，其材料應該是不可壓縮的并且具有低溫度系數，這樣厚度就不會隨時間或環境條件而變化。
