ZHCAC51A February 2017 – February 2023 LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
1.7.3 基于插槽
第三種傳感器集成技術是將線圈插入插槽。插入傳感器線圈之前，請將記憶泡沫墊粘在線圈的兩側。此步驟可集成到 PCB 制造過程中。記憶泡沫墊經過擠壓，比插槽的寬度更薄，因此可以輕松插入。將泡沫墊插入插槽后，它們會在幾秒鐘內恢復，填充到整個插槽中，并用作目標和線圈之間的“墊片”。線圈將放置在插槽的中間。與以前的解決方案相比，獨特的傳感器外殼是一種更剛性的結構。這種方法可提供出色的抗扭曲和擠壓等不良機械干擾能力。

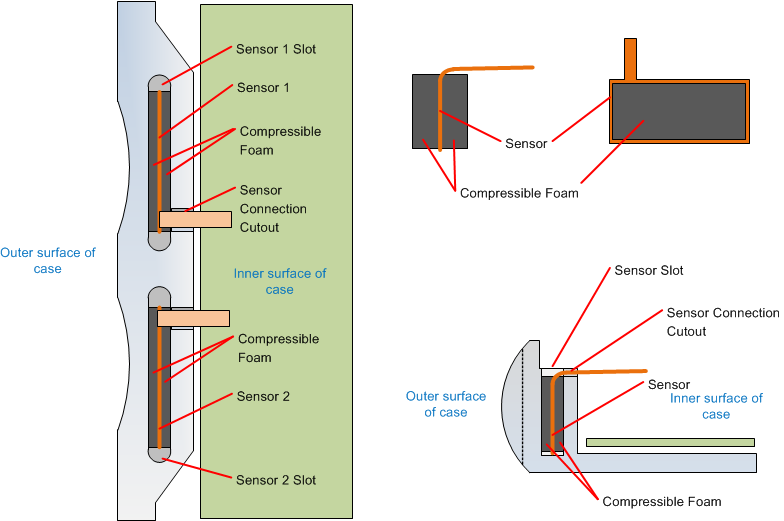

圖 1-12 基于插槽的傳感器結構可以用銅箔制作“法拉第盒”，在無線充電等強 EMI 環境下完全屏蔽傳感器。

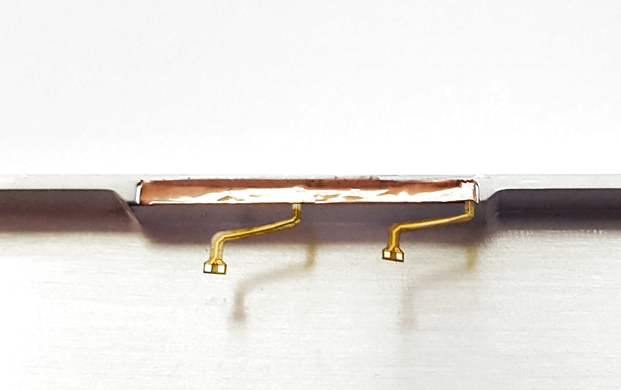

圖 1-13 銅箔屏蔽“法拉第盒”
