2.3 LDC211x/LDC3114 設計邊界條件
LDC2112 和 LDC2114 是高分辨率電感數字轉換器 (LDC)，其內部算法可檢測與金屬或其他表面按鈕按壓相對應的電感變化。這些器件要求所連接的傳感器滿足以下參數：
- 1MHz ≤ fSENSOR ≤ 30MHz
- 350Ω ≤ RP ≤ 10kΩ
- 5 ≤ Q ≤ 30
LDC3114 和 LDC3114-Q1 是相似的器件，但要求傳感器頻率介于 5MHz 和 30MHz 之間，并提供略有不同的功能，例如在需要時能夠在內部算法之前訪問原始數據。如果傳感器參數不在這些規格范圍內，LDC 可能無法測量電感變化，因此不會指示電感式觸控事件。#T4726003-55 顯示了這些限制，它們由GUID-6AC968E3-0011-4198-B542-46F8F31E3EDE.html#X6785 計算出。

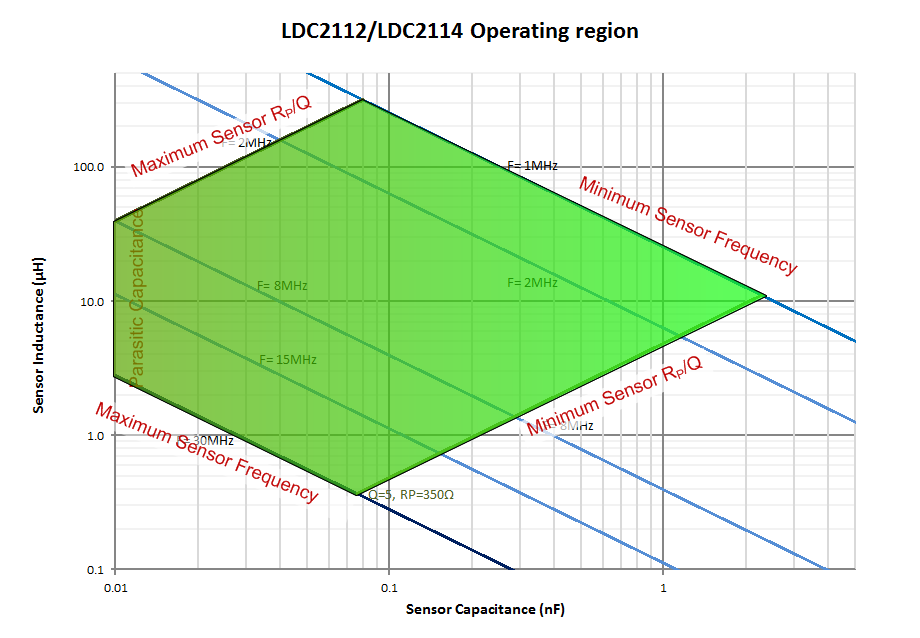

圖 2-3 LDC2112/LDC2114 工作區域根據#GUID-46511A1B-6819-4475-B37F-FD600103DBCD 來計算右上邊界上的最小傳感器頻率：
根據#GUID-F26F3761-4BC7-4561-A20B-E9F10E6F6080 來計算左下邊界上的最大傳感器頻率：
在左側，如果傳感器電容太小，則寄生電容效應可能會降低傳感器運行性能。雖然此邊界顯示為 10pF，但某些系統即使具有更大的傳感器電容也可能會遇到問題。通常，TI 建議使用大于 22pF 的傳感器電容。
