ZHCU785E October 2018 – May 2022 AWR6843 , AWR6843AOP , IWR6443 , IWR6843 , IWR6843AOP

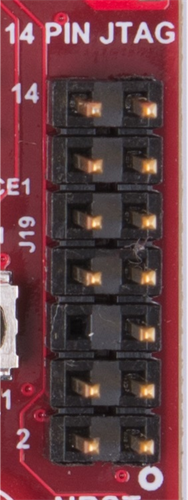

此連接器提供 JTAG 接口(如 圖 2-21 中所示),用于通過外部 XDS 仿真器進行調試和開發。要使用此接口,必須斷開連接到板載仿真器(XDS110)的 JTAG 線;此操作是通過 S1 完成的(DIP 開關的第 12 個位置應為打開狀態),同時還必須斷開 MIPI 60 引腳連接器上的外部仿真器。
