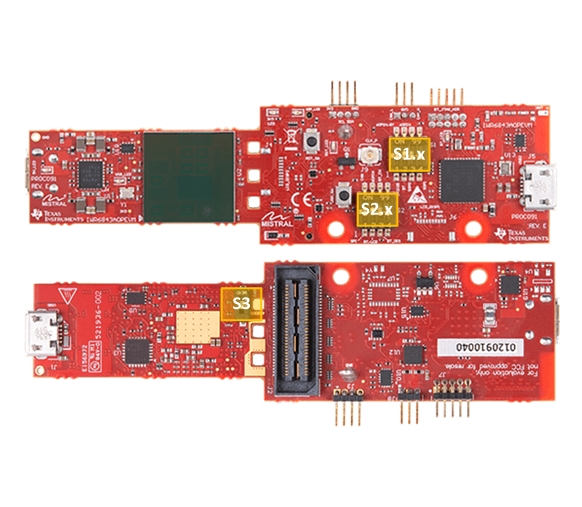

圖 5-11 顯示了 xWR6843AOPEVM 上開關的零件編號和位置。
參考編號 | 開關打開 | 開關關閉 |
---|---|---|
S1.1 | 路由到 60 引腳連接器/藍牙的 UART | 路由到 CP2105 UART的 UART |
S1.2 | 路由到 60 引腳連接器的 UART | 路由到藍牙的 UART |
S1.3 | SOP0 下拉 | SOP0 上拉 |
S1.4 | SOP1 上拉 | SOP1 下拉 |
S2.1 | 路由到 CAN 收發器的 SPI MISO/MOSI | 路由到 60 引腳連接器/BT/LCD的 SPI MISO/MOSI |
S2.2 | 路由到 60 引腳連接器的 SPI CS | 路由到 BT/LCD的 SPI CS |
S2.3 | 藍牙啟用 | 藍牙禁用 |
S2.4 | 未連接 | 未連接 |
S3 | SOP2 上拉 | SOP2 下拉 |
SW2 | 復位開關 | |
SW3 | 用戶開關 |
