毫米波傳感器裝置可根據 SOP 線的狀態設置為在三種不同模式下工作。只有在毫米波傳感器器件啟動過程中,才會對這些線路進行電源感應。器件的狀態詳見 表 2-9。
閉合跳線表示進入毫米波傳感器器件的 SOP 信號的狀態 1,斷開跳線表示狀態 0。
表 2-9 SOP 跳線信息參考編號 | 使用 | 描述 |
---|
P6 | SOP0 | SOP[2:0] | 011(SOP 模式 2)= 開發模式 |
P5 | SOP1 | 001(SOP 模式 4)= 功能模式 |
P4 | SOP2 | 101(SOP 模式 5)= 閃存編程 |

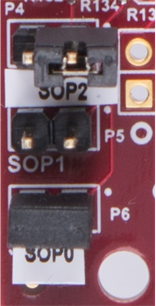

圖 2-24 顯示了 SOP 跳線。
