ZHCU785E October 2018 – May 2022 AWR6843 , AWR6843AOP , IWR6443 , IWR6843 , IWR6843AOP

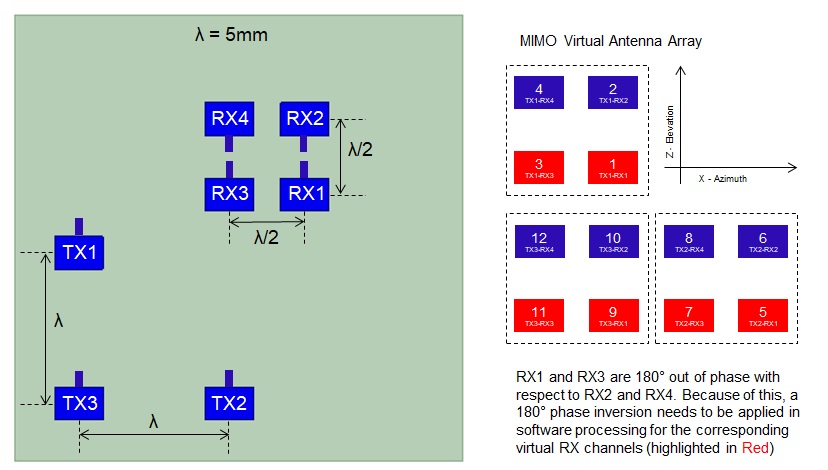

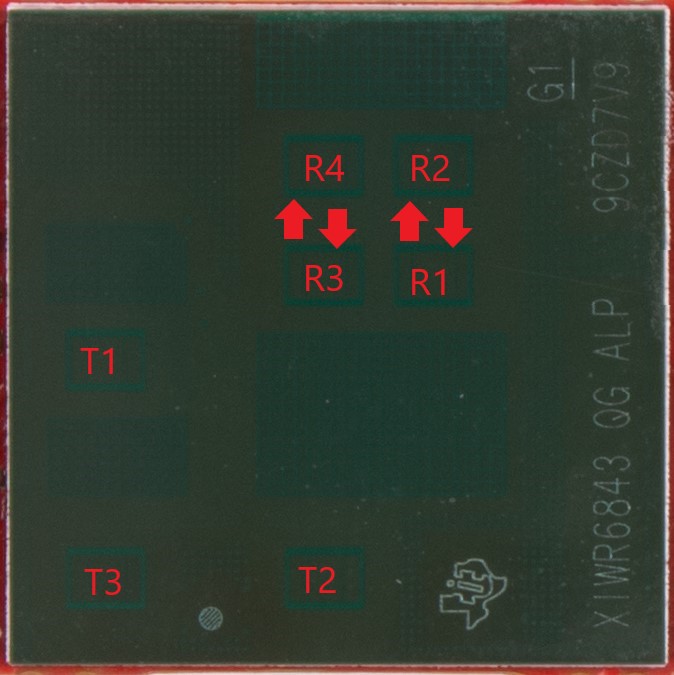

xWR6843AOPEVM 的芯片封裝中包含四個接收器和三個發(fā)送器短程天線。圖 5-7 顯示了封裝天線。

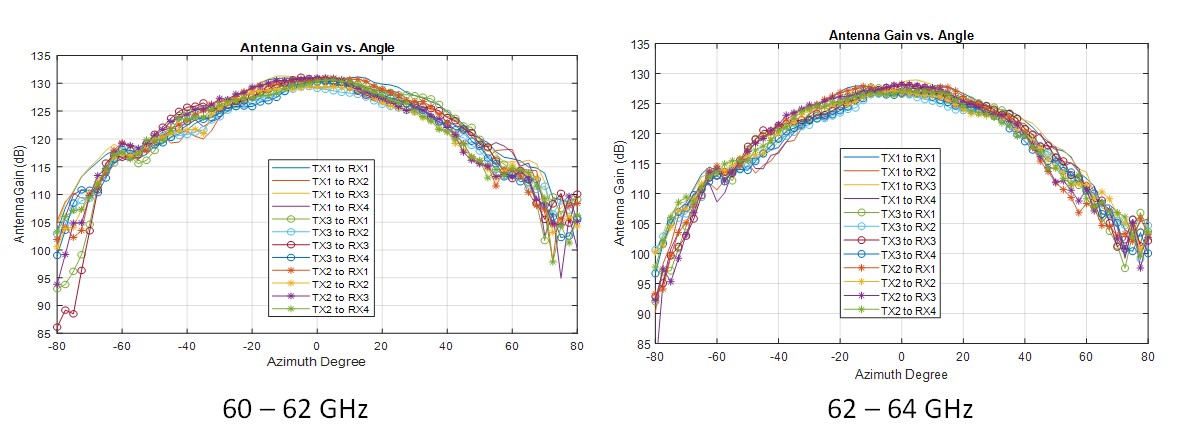

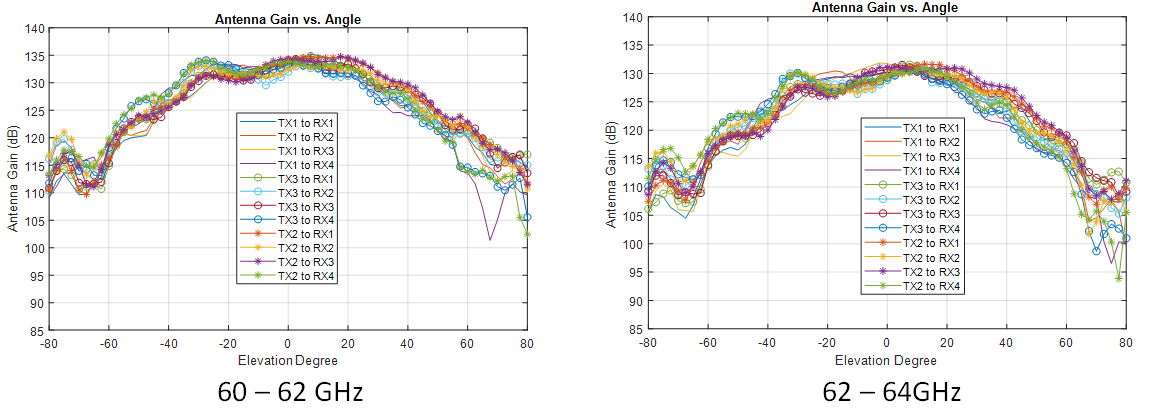

圖 5-9 顯示了隨方位角變化的天線輻射圖。圖 5-10 顯示了隨 TX1、TX2 和 TX3 的仰角變化的天線輻射圖。兩圖顯示了 TX1、TX2 和 TX3 以及 RX1、RX2、RX3 和 RX4 的輻射圖。
