4.1 硬件
xWR6843AOPEVM 的器件封裝中包含具有寬天線場的四個接收器和三個發送器。IWR6843AOP 和 AWR6843AOP 在 60 GHz 至 64 GHz 的 4 GHz 帶寬下運行，最大輸出功率為 10 dBm，天線增益約為 5 dBi。
xWR6843AOPEVM 已在 60 GHz 至 64 GHz 頻率范圍、-20℃ 至 60℃ 的環境溫度范圍內進行了測試。
根據 EN 62311 射頻暴露測試，在操作過程中，用戶和 EVM 之間應保持 20 厘米的最小分隔距離。
請參閱《封裝天線毫米波傳感器的熱設計指南》應用手冊，了解 xWR6843 AOP 器件散熱選項的詳細信息，特別是針對小型設計（如 EVM 的任務側）的散熱選項。

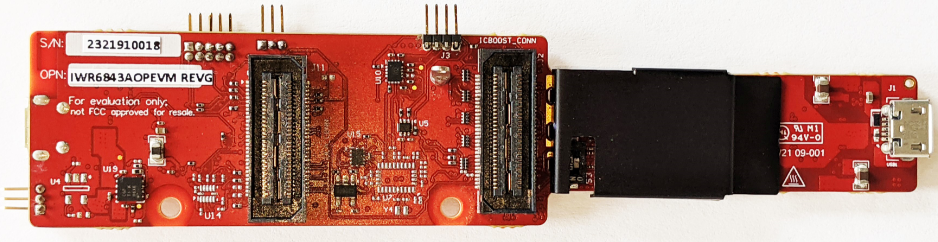

圖 4-1 xWR6843AOPEVM 頂視圖. xWR6843AOPEVM 的任務 AOP 電路板具備以下功能：
- 實現小型部署和測試的 60 GHz 至 64 GHz 毫米波感測
- 功能模式和閃存 SOP 模式
- 用于用戶 UART 和數據 COM 端口的仿真器 USB 端口

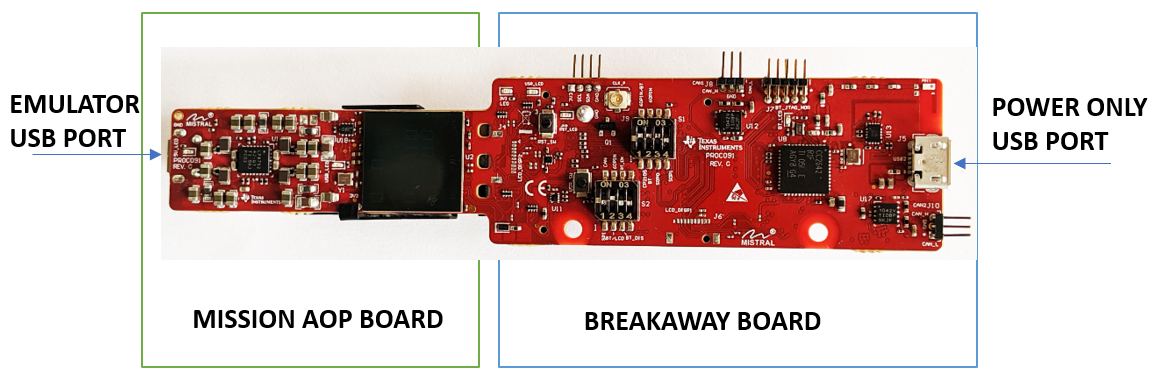

圖 4-2 xWR6843AOPEVM 底視圖.
拆分后，任務電路板的功能有可能會損壞和喪失。拆分后，電路板無法再組裝在一起，很多功能將會喪失；請參閱 Topic Link Label5.1 了解任務電路板上的可用功能。原始數據捕獲功能、JTAG 調試功能和需要 60 引腳 SAMTEC 連接器的其他功能將永久喪失。
