5.1 硬件
xWR6843AOPEVM 的器件封裝中包含四個接收器和三個發送器寬場天線。IWR6843AOP 和 AWR6843AOP 在 60 至 64GHz 的 4GHz 帶寬下運行，最大輸出功率為 10dBm；xWR6843AOPEVM 的天線增益約為 5dBi。
注：
xWR6843AOPEVM 已在 60 至 64GHz 頻帶、-20℃ 至 60℃ 的溫度范圍內進行了測試。
注：
根據 EN 62311 射頻暴露測試，操作過程中，用戶和 EVM 之間應保持 20 厘米的最小分隔距離。
注：
請參閱《封裝天線毫米波傳感器的熱設計指南》應用手冊，了解 xWR6843 AOP 器件散熱選項的詳細信息，特別是針對小型設計（如 EVM 的任務側）的散熱選項。

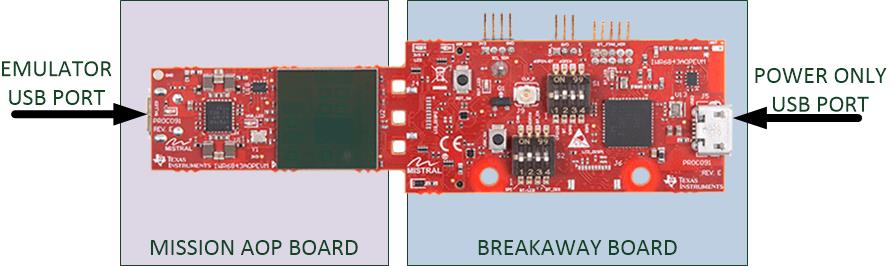

圖 5-1 xWR6843AOPEVM 頂視圖拆分后，具有以下特性：
- 用于小型部署和測試的60GHz 至 64GHz 毫米波檢測
- 功能模式和閃存 SOP 模式
- 用于用戶 UART 和數據 COM 端口的仿真器 USB 端口

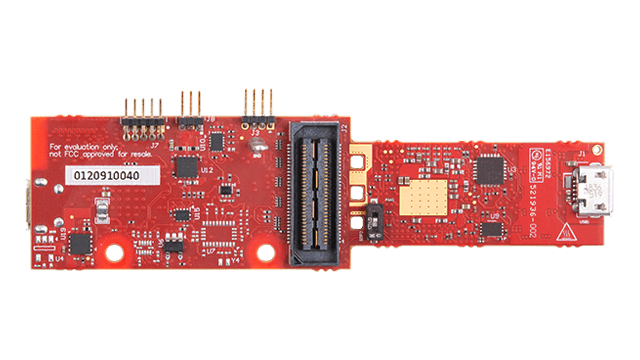

圖 5-2 xWR6843AOPEVM 底視圖警告：
拆分后，有可能損壞和喪失任務電路板的功能。拆分后，電路板無法再組裝在一起，很多功能將會喪失；請參閱 Topic Link Label5.1部分了解任務電路板上的可用功能。原始數據捕獲功能、JTAG 調試功能和需要 60 引腳 SAMTEC 連接器的其他功能將永久喪失。
