2.8.2.5.1 開關
表 2-14 顯示了按鈕及其用法的列表。
表 2-14 開關信息
| 參考編號 | 使用 | 說明 | 圖像 |
|---|---|---|---|
| SW1 | GPIO_1 | 按下時，GPIO_1 將拉至 Vcc。 |  圖 2-26 SW1 |
| SW2 | 復位 | 這用于復位毫米波傳感器器件。此信號也是 20 引腳、60 引腳連接器和 FTDI 接口上的輸出信號，以便外部處理器可以控制毫米波傳感器器件。板載 XDS110 也可以控制此復位。 |  圖 2-27 SW2 |

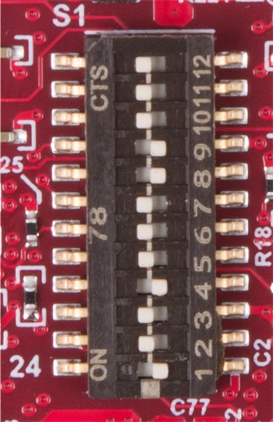

| S1.1 | CAN/SPI 選擇 | 關閉：SPI-1（默認值） 打開：CAN |  圖 2-28 S1 開關 |
| S1.2 | 插頭（J16）和 40 引腳 | 關閉：J16 插頭 打開：40 引腳（默認） | |
| S1.3 | 插頭（J16）/40 引腳和 FTDI | 關閉：40 引腳/J16 插頭 打開：FTDI（默認） | |
| S1.4 | 60 引腳和 FTDI/40 引腳/J16 | 關閉：60 引腳 打開：FTDI/J16 插頭/40 引腳（默認） | |
| S1.5 | 60 引腳/FTDI/40 引腳和 XDS110 | 關閉：40/60 引腳/FTDI 打開：XDS110（默認） | |
| S1.6 | 60/40 引腳和 FTDI | 關閉：60/40 引腳 打開：FTDI（默認） | |
| S1.7 | 60/40 引腳和 FTDI | 關閉：60/40 引腳 打開：FTDI（默認） | |
| S1.8 | 40 引腳和 60 引腳 | 關閉：60 引腳（默認） 打開：40 引腳 | |
| S1.9 | 40 引腳和 60 引腳 | 關閉：60 引腳（默認） 打開：40 引腳 | |
| S1.10 | 40 引腳和 FTDI | 關閉：40 引腳 打開：FTDI（默認） | |
| S1.11 | 40 引腳和 FTDI | 關閉：40 引腳 打開：FTDI（默認） | |
| S1.12 | XDS110/14 引腳 | 關閉：14 引腳 打開：XDS110（默認） |
表 2-15 提供了 LED 及其用法的列表。
表 2-15 LED 信息
| 參考編號 | 顏色 | 使用 | 說明 | 圖像 |
|---|---|---|---|---|

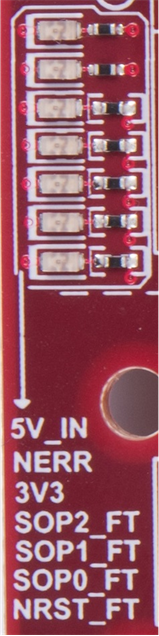

| DS1 | 黃色 | nRESET | 此 LED 用于指示 nRESET 引腳的狀態。如果此 LED 亮起，表明器件未復位。只有提供 5V 電源后，此 LED 才會亮起。 |  圖 2-29 DS1 |
| DS2 | 黃色 | GPIO_2 | GPIO_2 為邏輯 1 時，此 LED 將亮起 |  圖 2-30 DS2 |
| DS3 | 紅色 | NERROUT | 如果 xWR 器件存在任何硬件錯誤，此 LED 將亮起 |  圖 2-31 LED |
| DS4 | 紅色 | 電源 | 此 LED 表示存在 5V 電源。 | |
| D5 | 黃色 | SOR0 | SOR0（SOP2）狀態 | |
| D6 | 黃色 | SOR1 | SOR1（SOP1）狀態 | |
| D7 | 黃色 | SOR2 | SOR2（SOP0）狀態 | |
| D8 | 紅色 | NRST | 此 LED 用于指示 NRST 引腳的狀態。如果此 LED 亮起，表明器件處于復位狀態。 | |
| D10 | 紅色 | 電源 | 3V 電源指示 | |

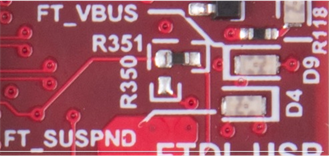

| D4 | 黃色 | FTDI | 如果 USB 處于掛起模式，此 LED 將亮起 |  圖 2-32 D4 和 D9 |
| D9 | 紅色 | 電源 | 5V 電源指示（來自 USB 總線） | |
| D11 | 綠色 | 電源 | 如果板的輸入電壓大于 5V，則顯示 5V 電源 |  圖 2-33 D11 和 D14 |
| D14 | 綠色 | 電源 | 3V 電源指示 |
