ZHCU785E October 2018 – May 2022 AWR6843 , AWR6843AOP , IWR6443 , IWR6843 , IWR6843AOP

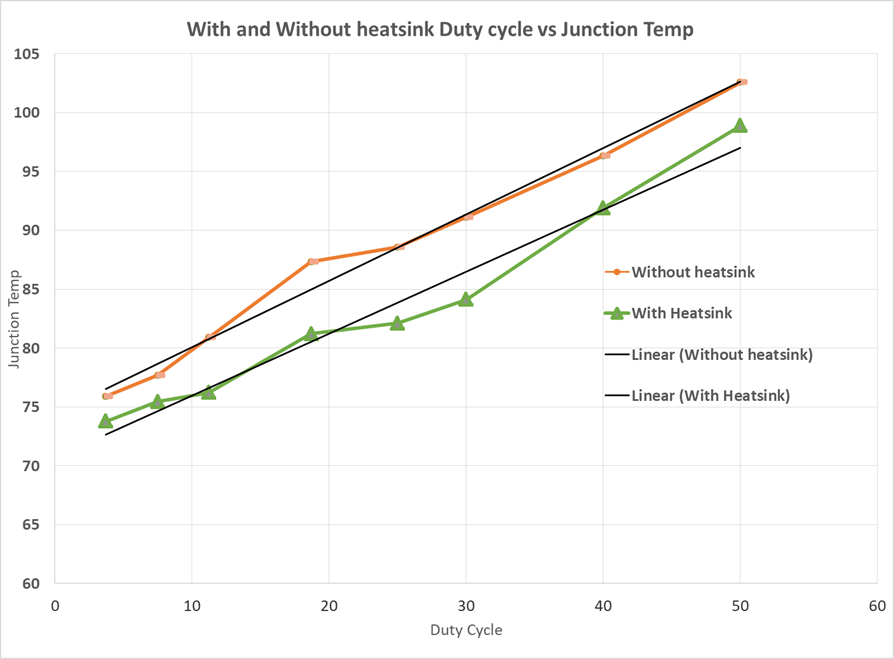

強烈建議用戶使用安裝了散熱器的 xWR6843AOPEVM。WR6843AOPEVM 的尺寸較小,因此它比毫米波雷達產品系列中其他尺寸更大的 EVM 更容易發熱,因此應注意確保結溫不超過 105℃。圖 4-4 展示了在有散熱器和無散熱器情況下測得的結溫與占空比之間的關系。如圖中所示,無論是否安裝了散熱器,在占空比不超過 50% 時 EVM 均可安全運行。雖然散熱器并不是絕對必需的元件,但使用散熱器可以防止占空比較高時工作溫度超過結溫。

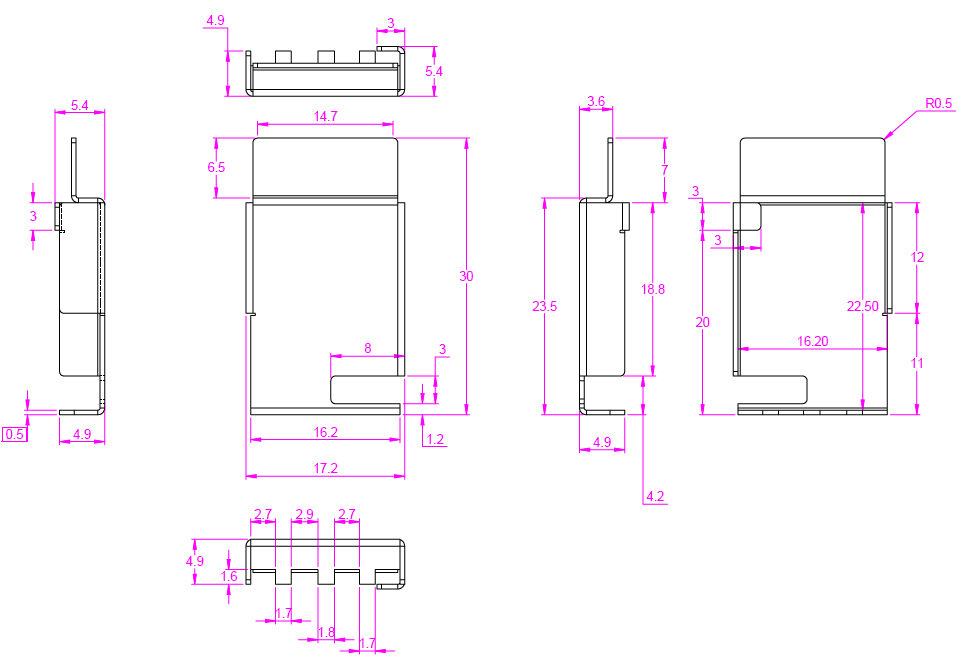

將 EVM 用于定制應用時,可以根據需要調整占空比,可以使用套件中隨附的散熱器,客戶還可以使用更好的散熱材料設計自己的散熱器,或使用表面積更大的散熱器(例如增加鰭片)。散熱器 CAD 圖如圖 4-5 所示。
散熱器應用如圖 4-6 所示。
