8.3.5.2 電池充電曲線
該器件分五個階段為電池充電：電池短路、預充電、恒流充電、恒壓充電和充電完成涓流充電（可選）。在充電周期開始時，器件會檢查電池電壓并相應地調節電流和電壓。
充電器輸出和電池端子（例如電路板布線、連接器、MOSFET 和檢測電阻器）之間的電阻可能會迫使充電過程過早地從恒流變?yōu)楹銐翰⒃黾映潆姇r(shí)間。為了縮短充電周期，該器件提供了 BATSNS 引腳以延長恒流充電時間，從而為電池提供最大功率。BATSNS 引腳應直接連接到電池端子，以遠程檢測電池電壓。當電池電壓高于 VBAT_DPLZ 時，充電器將檢測 BATSNS 引腳是否連接到 BAT。
- 如果 BATSNS 引腳未連接到 BAT，則 BATSNS_DIS = 1，并且充電器通過 BAT 引腳調節電池電壓
- 如果 BATSNS 引腳連接到 BAT，則 BATFET_DIS = 0，并且充電器通過 BATSNS 引腳調節電池電壓
當電池電壓低于 VBAT_DPLZ 時，充電器將通過 BAT 引腳自動調節充電電壓，而無需 BATSNS 檢測。
- 當電池電壓上升至高于 VBAT_DPLZ 時，主機可將 BATSNS_DIS 設置為 0 以啟動 BATSNS 檢測
表 8-3 充電電流設置
| VBAT | 充電電流 | 默認設置 | CHRG_STAT |
|---|---|---|---|
| < 2.2V | IBAT_SHORT | 25mA | 01 |
| 2.2V 至 3V | IPRECHG | 40mA | 01 |
| > 3V | ICHG | 340mA | 10 |

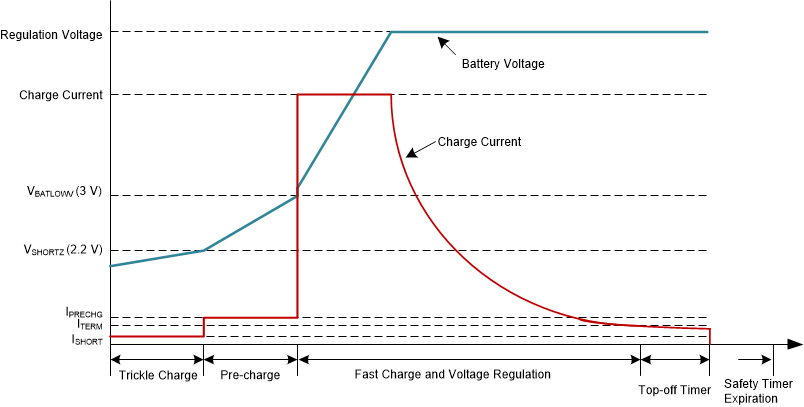

圖 8-2 電池充電曲線
