8.3.6.3 BATFET 完全系統復位
當未插入輸入源時，BATFET 充當電池和系統之間的負載開關。當 BATFET_RST_EN = 1 且 BATFET_DIS = 0 時，BATFET 完全系統復位功能啟用。將 BATFET 的狀態從開更改為關，可以有效地強制讓連接到 SYS 的系統進行上電復位。復位完成后，器件處于 POR 狀態，并且所有寄存器都采用 POR 默認設置。QON 引腳支持按鈕式界面，通過更改 BATFET 的狀態，可在無需主機的情況下復位系統電源。它在內部通過 200kΩ 電阻器上拉至 VQON 電壓。
當 QON 引腳在 tQON_RST 期間被驅動至邏輯低電平時，BATFET 復位過程開始。BATFET 會關斷并持續 tBATFET_RST 時間，然后重新啟用以復位系統電源。通過將 BATFET_RST_EN 位設置為 0，可以禁用此功能。
無論是否存在適配器，BATFET 均會進行完全系統復位。如果 BATFET_RST_WVBUS = 1，則系統復位功能會在 QON 引腳被推至低電平時經過 tQON_RST 之后啟動。一旦復位過程開始，器件首先進入高阻態模式以關閉轉換器，然后對 BATFET 進行下電上電。如果 BATFET_RST_WVBUS = 0，則系統復位功能直到 QON 引腳被推至低電平并移除適配器之后經過 tQON_RST 才會啟動。
BATFET 完全系統復位完成后，如果在系統復位之前 EN_HIZ 未設置為 1，則器件將再次上電。

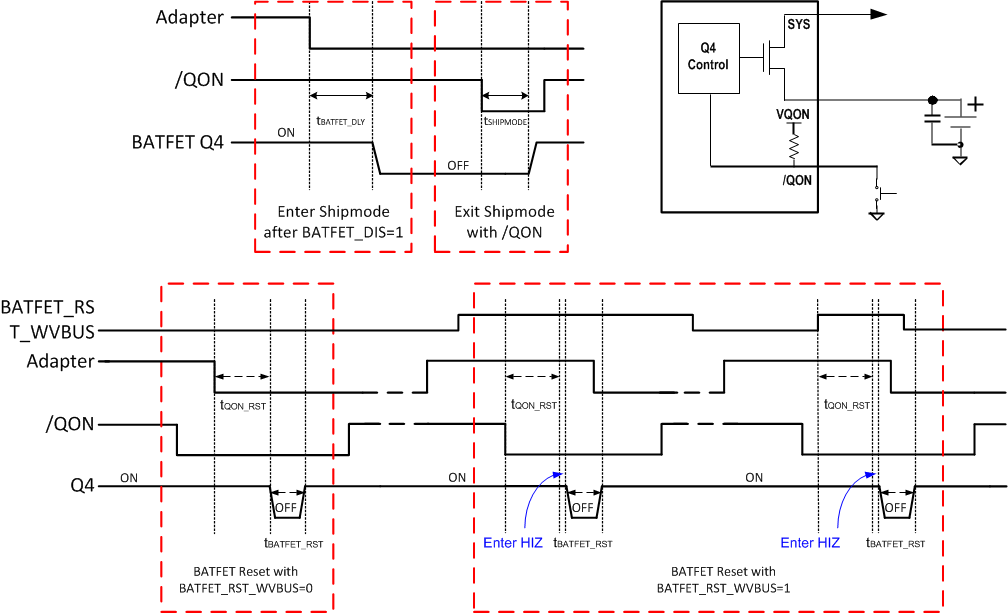

圖 8-5 QON 時序
