8.3.4.1 窄電壓直流 (NVDC) 架構
該器件部署 NVDC 架構，BATFET 可將系統與電池分離。最小系統電壓由 SYS_MIN 位設置。即使電池電量完全耗盡，也可將系統電壓調節至高于最小系統電壓。
當電池電壓低于最小系統電壓設置時，BATFET 以線性模式（LDO 模式）運行，并且系統電壓通常比最小系統電壓設置高 180mV。當電池電壓上升到高于最小系統電壓時，BATFET 將完全導通，系統和電池之間的電壓差為 BATFET 的 VDS。
當電池充電被禁用并且高于最小系統電壓設置，或者充電終止時，系統電壓將始終調節至比電池電壓高 50mV（典型值）。當系統處于最小系統電壓調節狀態時，狀態寄存器 VSYS_STAT 位變?yōu)?1。

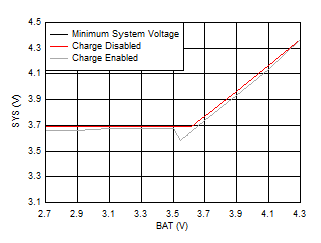

圖 8-1 系統電壓與電池電壓間的關系
