8.3.9.3 字節格式
SDA 線上每個字節的長度都必須為 8 位。每次傳輸所要傳輸?shù)淖止?jié)數不受限制。每個數據字節必須后跟一個確認位。傳輸數據時，最高有效位 (MSB) 優先。如果從器件在已執行某個其他功能之前，無法接收或發送另外一個完整的數據字節，則它可以將時鐘線 SCL 保持為低電平，以強制主器件進入等待狀態（時鐘延展）。當從器件準備好接收另一個數據字節并釋放時鐘線 SCL 時，數據傳輸將繼續。

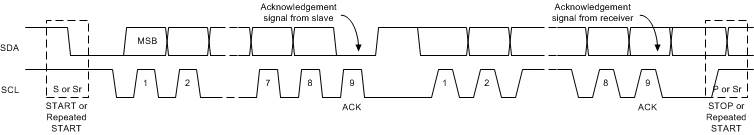

圖 8-8 I2C 總線上的數據傳輸
