8.4.1 主機模式和默認模式
該器件是主機控制的充電器，但可在默認模式下運行，無需主機管理。在默認模式下，該器件可用作無主機或主機處于睡眠模式的自主充電器。當充電器處于主機模式時，WATCHDOG_FAULT 位為高電平。當充電器處于主機模式時，WATCHDOG_FAULT 位為低電平。
上電復位后，該器件在看門狗計時器到期的狀態下以默認模式啟動，或者進入默認模式。所有寄存器均處于默認設置。
在默認模式下，該器件通過 10 小時快速充電安全計時器為電池充電。10 小時到期后，充電將停止，降壓轉換器繼續運行，以便為系統負載供電。任何寫入器件的命令都會將充電器從默認模式轉換為主機模式。主機可對所有器件參數進行編程。為了使器件保持在主機模式下，主機必須在看門狗計時器到期（WATCHDOG_FAULT 位被置位）之前通過向 WD_RST 位寫入 1 來復位看門狗計時器，或者通過設置 WATCHDOG 位 = 00 來禁用看門狗計時器。
主機可對所有器件參數進行編程。為了使器件保持在主機模式下，主機必須在看門狗計時器到期（WATCHDOG_FAULT 位被置位）之前通過向 WD_RST 位寫入 1 來復位看門狗計時器，或者通過設置 WATCHDOG 位 = 00 來禁用看門狗計時器。

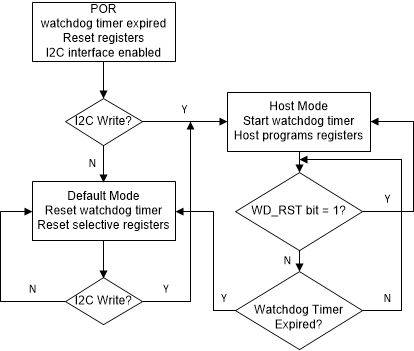

圖 8-14 看門狗計時器流程圖
