8.3.5.4.1 充電模式下的 JEITA 指南合規性
為了提高鋰離子電池充電的安全性，2007 年 4 月 20 日發布了 JEITA 指南。該指南強調了在特定的低溫和高溫范圍內避免高充電電流和高充電電壓的重要性。
要啟動充電周期，TS 引腳上的電壓（以 VREGN 的百分比表示）必須處于 VT1_FALL% 閾值至 VT5_RISE% 閾值范圍內。如果 TS 電壓百分比超出 T1 至 T5 范圍，則控制器暫停充電，報告 TS 故障，并等待電池溫度處于 T1 至 T5 范圍內。
在涼溫 (T1-T2) 下，充電電流降至可編程的快速充電電流（ICHG 的 0%、20% 默認值、50%、100%，由 JEITA_ISET 設置）。在暖溫 (T3-T5) 下，充電電壓降至 4.1V 或保持在 VREG (JEITA_VSET)。充電電流降至可編程水平（0%、20%、50%、100% 默認值）。T3-T5 中禁用電池終止。該充電器提供更靈活的 T2 和 T3 閾值設置，并支持對 JEITA 之外的溫度曲線進行編程。當 T1 設置為 0°C 且 T5 設置為 60°C 時，T2 可編程為 5.5°C/10°C（默認值）/15°C/20°C，T3 可編程為 40°C/45.5°C（默認值）/50.5°C/54.5°C。
當充電器不需要監測 NTC 時，主機將 TS_IGNORE 位設置為 1，以在充電模式下忽略 TS 引腳條件。如果 TS_IGNORE 位設置為 1，則忽略 TS 引腳，并且充電器忽略 TS 引腳輸入。在這種情況下，NTC_FAULT 位為 000，以報告正常 TS 狀態。

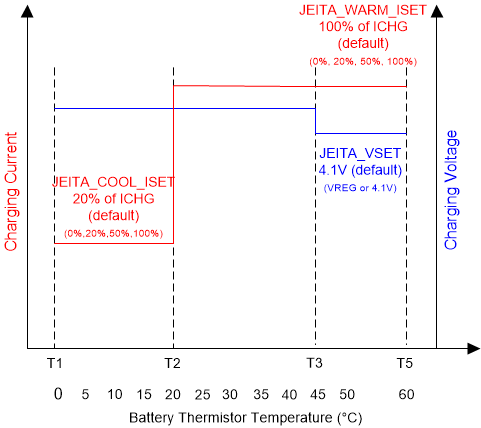

圖 8-3 JEITA 曲線
方程式 1 至方程式 2 介紹了如何計算 TS 引腳上的電阻分壓器值。

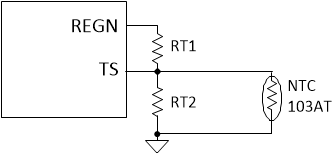

圖 8-4 TS 引腳電阻器網絡
在上述公式中，RNTC, T1 是溫度 T1 下 NTC 熱敏電阻的阻值，RNTC, T5 是溫度 T5 下 NTC 熱敏電阻的阻值。為鋰離子或鋰聚合物電池選擇 0°C 至 60°C 范圍，則
- RNTC,T1 = 27.28KΩ (0°C)
- RNTC,T5 = 3.02KΩ (60°C)
- RT1 = 5.3KΩ
- RT2 = 31.14KΩ
