6.3.1.1.3 1x PWM 模式
在 1x PWM 模式下，器件使用內部存儲的 6 步阻塞換向表。該功能允許使用簡單控制器提供的一個 PWM 來控制三相 BLDC 電機。該 PWM 施加在 INHA 引腳上，可確定半橋的輸出頻率和占空比。
半橋輸出狀態由用作狀態邏輯輸入的 INLA、INHB 和 INLB 引腳進行管理。狀態輸入可由外部控制器控制或直接連接到電機的霍爾傳感器的數字輸出端（INLA = HALL_A、INHB = HALL_B、INLB = HALL_C）。1x PWM 模式通常采用同步整流方式（低側 MOSFET 實現續流）運行。
INHC 輸入通過 6 步換向表控制方向，當霍爾效應傳感器直接控制 INLA、INHB 和 INLB 輸入的狀態時，該表用于改變電機的方向。如果不需要該功能，請將 INHC 引腳保持在低電平。
當 INLC 引腳被拉低時，INLC 輸入通過關斷所有高側 MOSFET 并開啟所有低側 MOSFET 來對電機實現制動。該制動操作不受其他輸入引腳狀態的影響。如果不需要該功能，請將 INLC 引腳保持在高電平。
表 6-3 同步 1x PWM 模式 (PWM1X_COM = 0b)
| 邏輯和霍爾輸入 | 柵極驅動輸出(1) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 狀態 | INHC = 0 | INHC = 1 | A 相 | B 相 | C 相 | 說明 | |||||||
| INLA | INHB | INLB | INLA | INHB | INLB | GHA | GLA | GHB | GLB | GHC | GLC | ||
| 停止 | 0 | 0 | 0 | 0 | 0 | 0 | L | L | L | L | L | L | 停止 |
| 對齊 | 1 | 1 | 1 | 1 | 1 | 1 | PWM | !PWM | L | H | L | H | 對齊 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | L | L | PWM | !PWM | L | H | B → C |
| 2 | 1 | 0 | 0 | 0 | 1 | 1 | PWM | !PWM | L | L | L | H | A → C |
| 3 | 1 | 0 | 1 | 0 | 1 | 0 | PWM | !PWM | L | H | L | L | A → B |
| 4 | 0 | 0 | 1 | 1 | 1 | 0 | L | L | L | H | PWM | !PWM | C → B |
| 5 | 0 | 1 | 1 | 1 | 0 | 0 | L | H | L | L | PWM | !PWM | C → A |
| 6 | 0 | 1 | 0 | 1 | 0 | 1 | L | H | PWM | !PWM | L | L | B → A |
(1) !PWM 是 PWM 信號的反相信號。
表 6-4 異步 1x PWM 模式 (PWM1X_COM = 1b)
| 邏輯和霍爾輸入 | 柵極驅動輸出 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 狀態 | INHC = 0 | INHC = 1 | A 相 | B 相 | C 相 | 說明 | |||||||
| INLA | INHB | INLB | INLA | INHB | INLB | GHA | GLA | GHB | GLB | GHC | GLC | ||
| 停止 | 0 | 0 | 0 | 0 | 0 | 0 | L | L | L | L | L | L | 停止 |
| 對齊 | 1 | 1 | 1 | 1 | 1 | 1 | PWM | L | L | H | L | H | 對齊 |
| 1 | 1 | 1 | 0 | 0 | 0 | 1 | L | L | PWM | L | L | H | B → C |
| 2 | 1 | 0 | 0 | 0 | 1 | 1 | PWM | L | L | L | L | H | A → C |
| 3 | 1 | 0 | 1 | 0 | 1 | 0 | PWM | L | L | H | L | L | A → B |
| 4 | 0 | 0 | 1 | 1 | 1 | 0 | L | L | L | H | PWM | L | C → B |
| 5 | 0 | 1 | 1 | 1 | 0 | 0 | L | H | L | L | PWM | L | C → A |
| 6 | 0 | 1 | 0 | 1 | 0 | 1 | L | H | PWM | L | L | L | B → A |
圖 6-2 和圖 6-3 展示了 1x PWM 模式下不同的配置。

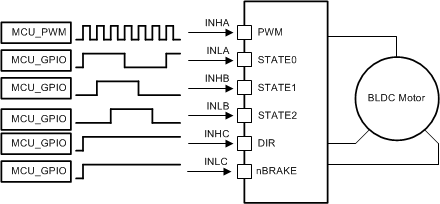

圖 6-2 1x PWM - 簡單控制器

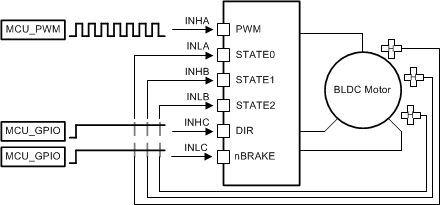

圖 6-3 1x PWM — 霍爾效應傳感器
