6.3.2 DVDD 線性穩壓器
器件中集成了一個 100mA 輸出線性穩壓器，可供外部電路使用。LDO 可以配置為 3.3V 或 5V 輸出。該穩壓器可為低功耗 MCU 或其他支持低電源電流的電路提供電源電壓。DVDD 穩壓器的輸出通過 1μF 陶瓷電容器在 DVDD 引腳附近旁路。TI 建議使用額定電壓為 16V 或更高的 X5R 或 X7R 電容器來保持足夠的有效電容。來自電容器的接地回路引回相鄰的 GND 接地引腳。
LDO 的輸出電壓可通過 LDO_SEL 寄存器位進行選擇。

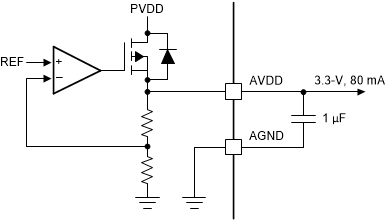

圖 6-9 DVDD 線性穩壓器方框圖DVDD 線性穩壓器在器件內部產生功耗。P = (VGVDD- VDVDD) x IDVDD
例如，當 VGVDD 為 12V 時，從 DVDD 汲取 20mA 的電流會導致方程式 1 所示的功率耗散。
方程式 1.
