6.3.1.2.5 TDRIVE 柵極驅動時序控制
該器件集成了 TDRIVE 柵極驅動時序控制，可防止外部 MOSFET 因寄生 dV/dt 柵極導致開啟。每當 MOSFET 開關時，都會在相反方向的 MOSFET 柵極上啟用強下拉 ISTRONG 電流。該強下拉會持續 TDRIVE 時長。當半橋開關節點電壓快速轉換時，該功能有助于消除耦合到 MOSFET 柵極中的寄生電荷。

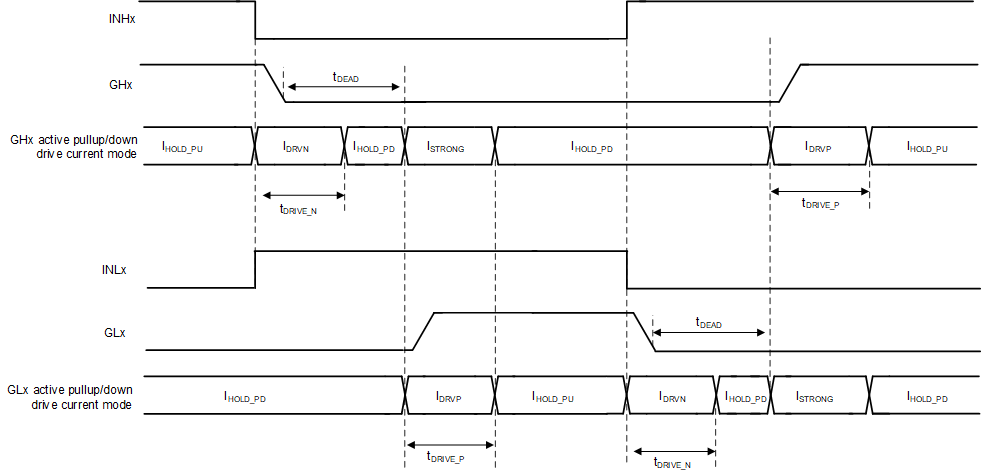

圖 6-6 TDRIVE 柵極驅動時序控制 (DEADT_MODE = 0b)
圖 6-7 TDRIVE 柵極驅動時序控制 (DEADT_MODE = 1b)
