ZHCAB20 November 2020 LM61460-Q1 , LM63615-Q1 , LM63625-Q1 , LM63635-Q1 , LMR33620-Q1 , LMR33630-Q1
7.3 簡化熱流電子表格
基本熱流公式可以使用電子表格和一些簡化假設來求解。AN-2020 熱設計：學會洞察先機，不做事后諸葛應用報告 和隨附的電子表格為計算不同 PCB 設計的熱阻提供了一種簡單的方法。計算器輸出的快照如圖 7-1 所示。

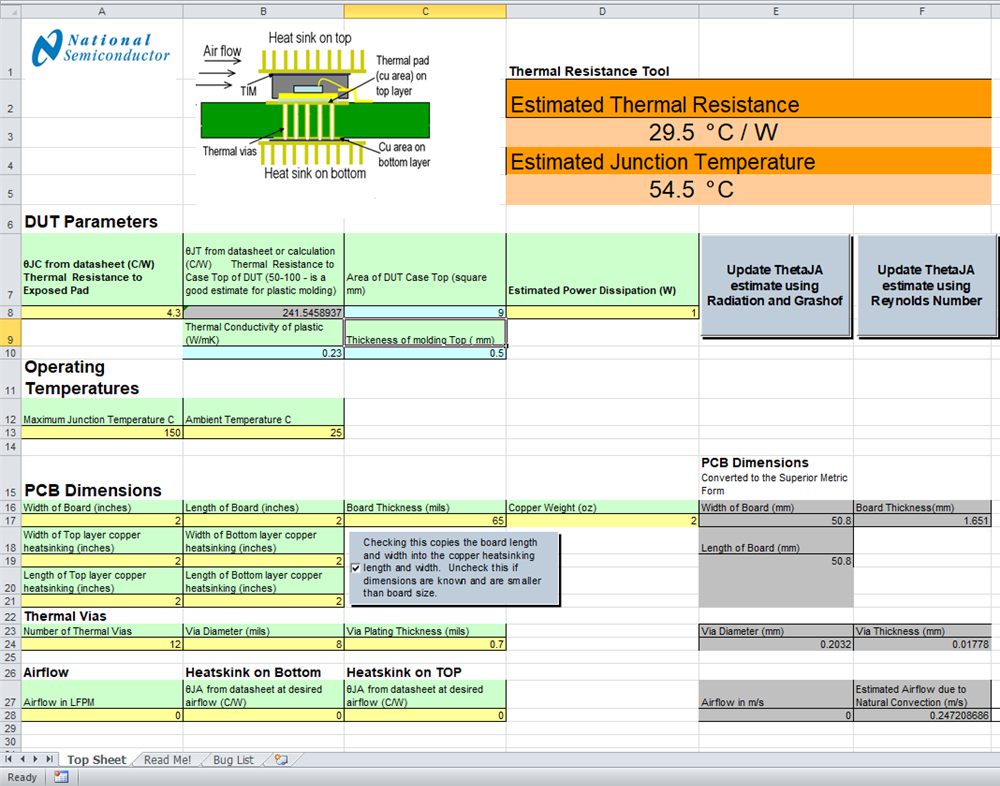

圖 7-1 PCB 熱量計算器的屏幕截圖. 對于 4 平方英寸（約 26cm2）的電路板，計算器給出的 θJA 約為 29°C/W。這與圖 5-1 中的數據和簡單的指南估算值相比是有利的。該電子表格還考慮了設計中使用的熱過孔的數量和尺寸。它可用于快速、方便地檢查不同 PCB 設計對應用的熱性能的影響。如需更多信息，請參閱 AN-2020 熱設計：學會洞察先機，不做事后諸葛應用報告。
