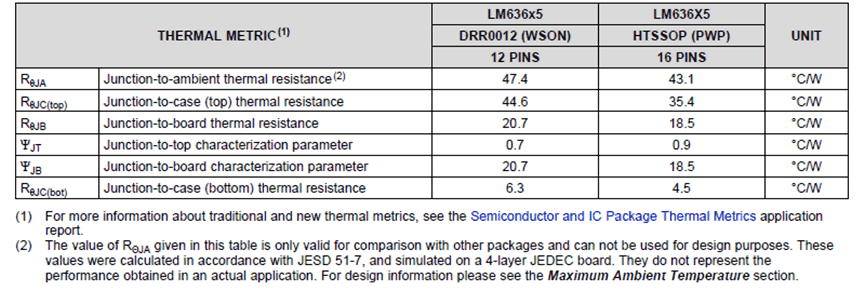

大多數數據表在熱特性表中包含 θ_JA 值以及其他信息。圖 3-1 顯示了符合汽車標準的 LM636x5-Q1 3.5V 至 36V、1.5A 和 2.5A 汽車降壓轉換器數據表。

本表給出的 θ_JA（或 R_θJA）值是在非常特定的條件下得出的，這些條件不一定適用于實際應用。通常，θ_JA 的值將比適宜的 PCB 布局所能實現的值大很多。因此，表中的值不能用于設計目的；它的主要用途是比較不同的穩壓器和不同的封裝。如下所示，表中的其他指標可能非常有用。對于帶有裸片附接焊盤 (DAP) 的封裝，器件底部的 θ_JC（或 R_θJC(bott)）值也很重要。Equation4 顯示了如何使用此參數。

在這個公式中，θ_SA 是從散熱器到環境空氣的熱阻。通常，θ_SA 的值是未知的，θ_JA 是關注的真實值（Equation1）。然而，一些計算器工具在估算整體熱性能時需要 θ_JC。此外，較小的 θ_JC 值將有助于降低整體 θ_JA。

您將注意到表中會有被稱為“熱阻”的指標和被稱為“熱參數”的指標。定義和測量熱阻 值時，假設所有功率都在指標名稱指示的路徑中流動。例如，對于 θ_JC（或 R_θJC(bott)），假設所有功率都從結點流向底部 DAP。在設計整個系統從結點到周圍環境的熱管理時，這些指標至關重要。定義和測量熱參數 時，假設只有部分功率在指標名稱指示的路徑中流動。例如，參數 Ψ_JT 用于通過使用熱電偶或熱像儀測量外殼頂部溫度來計算結溫。Topic Link Label8.1 討論了這一計算方法?；旧?，在基于測量值對系統進行評估和測試時，使用“ψ”參數。在設計或計算系統的熱性能時，使用“θ”電阻。假設在封裝頂部使用散熱器，而不是通過底部 DAP 連接使用 PCB。一個安全的假設是，大部分（如果不是全部）熱量將通過頂部散熱器散發。在這種情況下，使用電阻 R_θJC(top) 而不是 Ψ_JT 參數來計算整體性能。即使這兩個指標都指示熱量從“結點”流向“頂部”，要使用的正確值也應該是
R_θJC(top)。參數 Ψ_JB 也很有用。電路板溫度的測量值 T_B 可用于通過Equation6 來估算 T_J。請參閱半導體和 IC 封裝熱指標，以獲得關于熱指標的更詳細的解釋并了解如何測量和使用熱指標。
