6.4.1 金屬氧化物壓敏電阻
選擇 MOV 時需要考慮幾個因素：工作電壓、需要被 MOV 吸收的瞬態能量、峰值瞬態電流和功率耗散。
圖 6-5 金屬氧化物壓敏電阻 (MOV)MOV 是一種在超過其觸發電壓之前具有高電阻的器件。一旦超過該電壓電平，MOV 就會降低其電阻并吸收脈沖能量。圖 6-6 顯示了典型 MOV 的 I/V 特性。

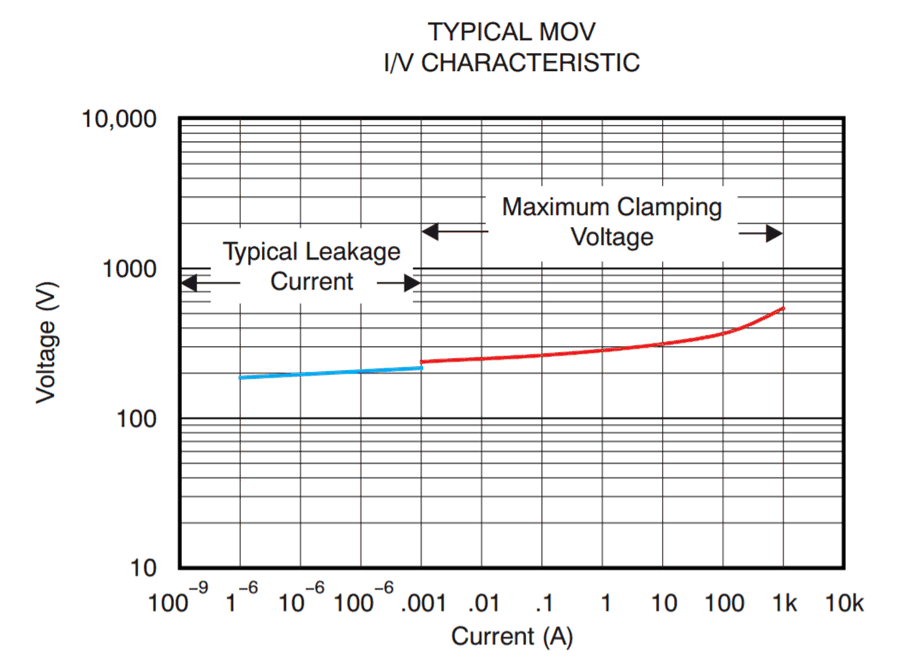

圖 6-6 典型 MOV I/V 特性由于這些元件的構造中使用的材料和技術的性質，MOV 可以迅速響應快速瞬態脈沖，具有高瞬時額定功率，非常適合在交流線路中提供保護。最大鉗位電壓通常是為響應類似于圖 6-7 所示的高速瞬態而指定的。通常將 8/20μs 波形作為表示雷擊頻譜成分的波形進行關聯。

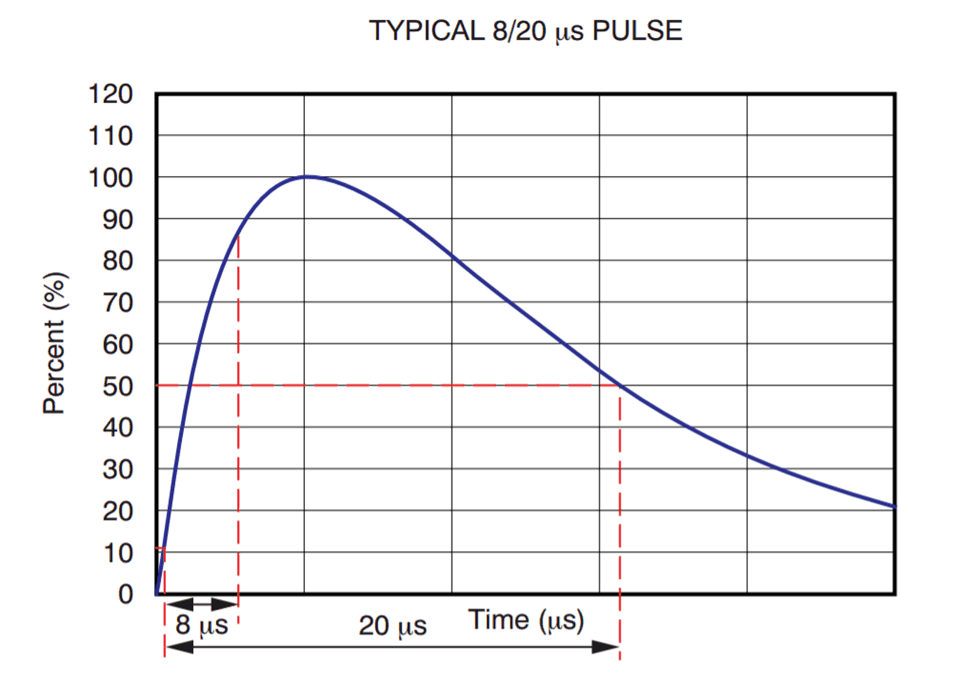

圖 6-7 滿足 MOV 和 TVS 性能規格的典型 8/20μs 脈沖
