5.2.1 初始設置和參數
接收到的 FSK 信號遵循一組必須在軟件內設計的通信參數。

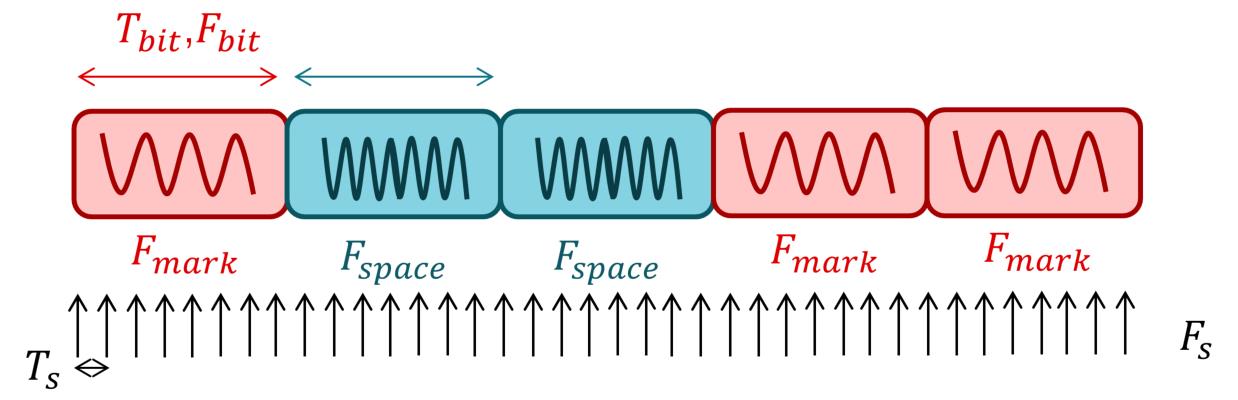

圖 5-4 接收的 FSK 信號圖 5-4 說明了相關的通信參數。標記的參數具有以下含義：
- Tbit：位周期
- Fbit：位頻率
- Fmark：標記頻率
- Fspace：空間頻率
- TS：采樣周期
- FS：采樣頻率
對于示例程序，默認遵循的通信參數如表 4-1 所示。創建一個 FSK_CORR_DETECTOR 結構（在 fsk_corr_detector.h 中聲明），以保存實現準確接收所需的參數。
volatile FSK_CORR_DETECTOR FSK_struct1; // FSK structure示例軟件和 fsk_corr_detect 庫用于檢測一組用戶指定的頻率、一個標記頻率和一個空間頻率。這些頻率必須處于 AFE031 的 CENELEC A 或 CENELEC B、C、D 配置的頻帶范圍之內。示例程序使用 131.25kHz 的標記頻率和 143.75kHz 的空間頻率，旨在與 CENELEC B、C、D 配置一同使用。使用這些頻率來設置 FSK_CORR_DETECTOR 結構的 mark_freq 和 space_freq 成員。
FSK_struct1.mark_freq = 131250; // Mark Frequency Detected
FSK_struct1.space_freq = 143750; // Space Frequency DetectedC2000 的 ADC 用于對 FSK 輸入信號進行采樣。采樣頻率 FS 必須遵循奈奎斯特定理，即輸入信號的采樣率必須至少是試圖檢測到的最高信號頻率的 2 倍。也就是說，如果要檢測的最高信號頻率為 100kHz，則 FS 必須至少為 200kHz。在示例程序中，要檢測的最高頻率是 143.75kHz 的空間頻率，采樣率設置為 300kHz，這高于所需的頻率。將 FSK_CORR_DETECTOR 結構的 isr_freq 成員設置為可接受的 FS。
FSK_struct1.isr_freq = 300000; // ADC Sampling frequency位判定算法的運行頻率應該是位頻率的三倍。例如，如果每個位周期為 1ms，則位頻率為 1kHz，從而使所需的位判定頻率為 3kHz。示例程序以 5.12ms 的周期檢測位，從而使位頻率為 195.3125Hz，所需的位判定頻率為 585.9375Hz。軟件中的位判定頻率應盡可能接近所需的頻率，以防止出現位邊界問題。使用該位判定頻率來設置 FSK_CORR_DETECTOR 結構的 bit_freq 成員。
FSK_struct1.bit_freq = 586; // Bit decision frequency, 3x bit frequency
總之，為示例程序設置的頻率參數如表 5-4 所示。
| 參數 | 頻率 |
|---|---|
| 檢測到的標記頻率 | 131.25 kHz |
| 檢測到的空間頻率 | 143.75 kHz |
| 輸入信號采樣頻率 | 300kHz |
| 位判定算法頻率 | 586Hz（經過向上舍入） |
設置 FSK_CORR_DETECTOR 結構的 detection_threshold 成員。該值對于調整位檢測靈敏度而言有一定的作用。
#define FSK_BIT_DETECTION_THRESHOLD 0.1 // Bit detection threshold value
FSK_struct1.detection_threshold = FSK_BIT_DETECTION_THRESHOLD; // Set threshold
根據通過調用相應的 init 函數輸入的成員值完成 fsk_corr_detect 庫的初始化。
FSK_CORR_DETECTOR_INIT(&FSK_struct1); // Initialize FSK structure
此外，通過在軟件中設置以下參數來考慮所接收信息的格式。
- 構成一個字的位數（fsk_packetization.h 中的 #define）：
- #define NUMBER_OF_BITS_PER_WORD 11
- 構成一個數據包的字?jǐn)?shù)（fsk_packetization.h 中的 #define）：
- #define NUMBER_OF_WORDS 3
- 一個數據表中的總位數（fsk_corr_detector.h 中的 #define）：
- #define RX_MESSAGE_SIZE 33
