4.2 PWM 模式

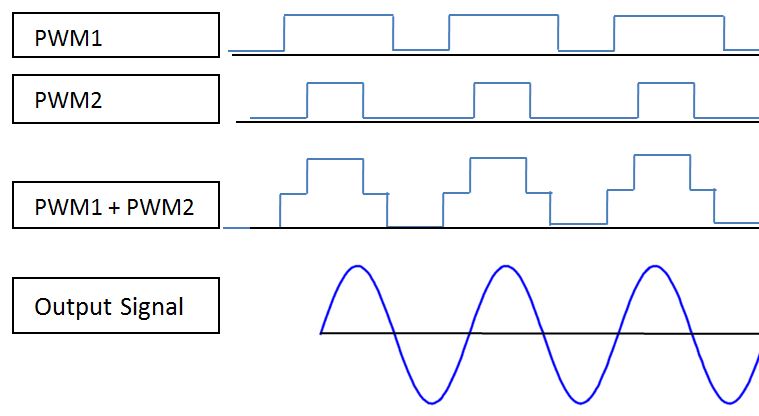

在 PWM 模式下，C2000 F28379D 生成兩個直接進入 AFE 器件的對稱 PWM 信號。這兩個對稱的 PWM 信號分別具有 66% 和 33% 的占空比。這些信號在 AFE 器件內累加，形成噪聲極小的波形。圖 4-1 顯示了這種累加如何發揮作用。

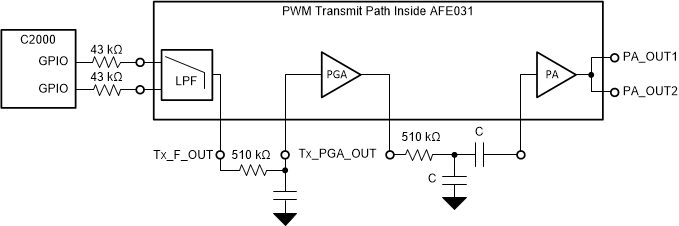

圖 4-1 PWM 累加圖 4-2 顯示了 PWM 信號的路徑。PWM 信號進入 AFE030/1 器件內部的低通濾波器，并累加在一起，形成上述的 PWM1+PWM2 波形。

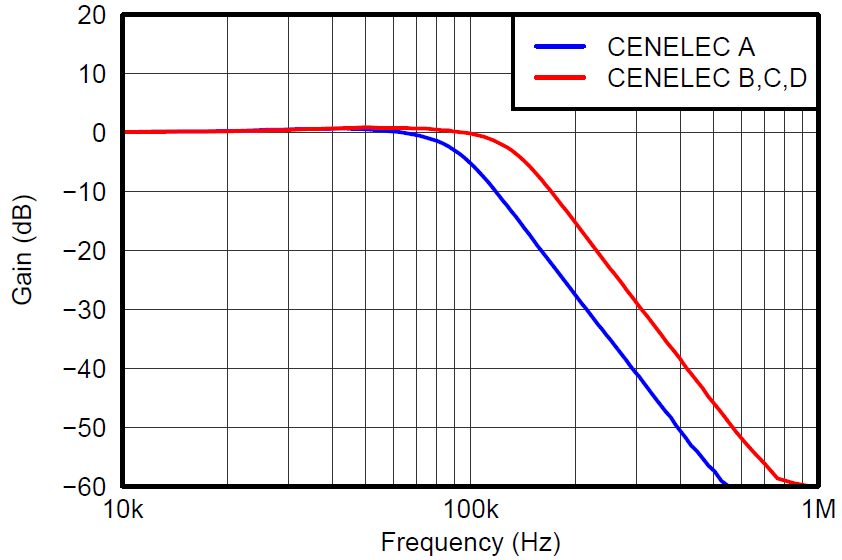

圖 4-2 PWM 發送路徑圖 4-3 顯示了內部 TX 低通濾波器輸出端在特定頻率下的增益。
圖 4-3 TX 濾波器增益與頻率之間的關系接下來，信號依次通過一個低通濾波器、PGA 和另一個低通濾波器，最后離開 PA。可調整外部低通濾波器，以過濾表 4-2 中所示的所需頻率。
表 4-2 用于增加 PWM 應用中濾波器響應的外部 R 和 C 值
| 頻段 | R (Ω) | C (nF) |
|---|---|---|
| SFSK：63kHz、74kHz | 510 | 2.7 |
| CENELEC A | 510 | 1.5 |
| CENELEC B、C、D | 510 | 1 |
