4.3.3 OFDM 功能
雖然未實現，但使用 AFE 器件的 DAC 模式可以實現 OFDM 頻率調制功能。利用能夠在每個點選擇準確的 DAC 值這一功能，可以在 MCU 側組合頻率分量，并將 DAC 設置為所需的值。
圖 4-12 至圖 4-15 顯示了組合兩個頻率的示例，其中展示了如何實現該目的。這兩個信號是 50Hz 和 100Hz 正弦波。為了獨立發送這兩個信號，將以正確的時間間隔離散發送每個點，以創建正弦波。
若要同時發送這兩個頻率，首先需要組合這兩個頻率。該結果如圖 4-14 所示。為了發送該波形中的每個點，系統將同時發送兩個頻率。對數據執行 FFT 以查看兩個離散頻率。
圖 4-12 60Hz 正弦波
圖 4-14 60Hz + 100Hz 正弦波

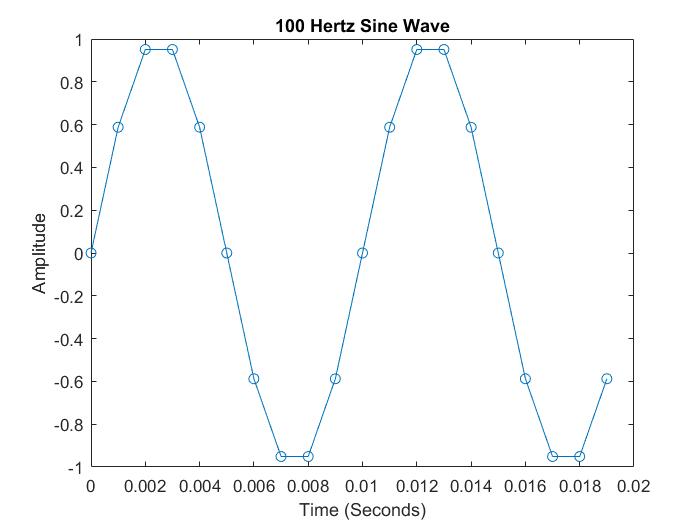

圖 4-13 100Hz 正弦波

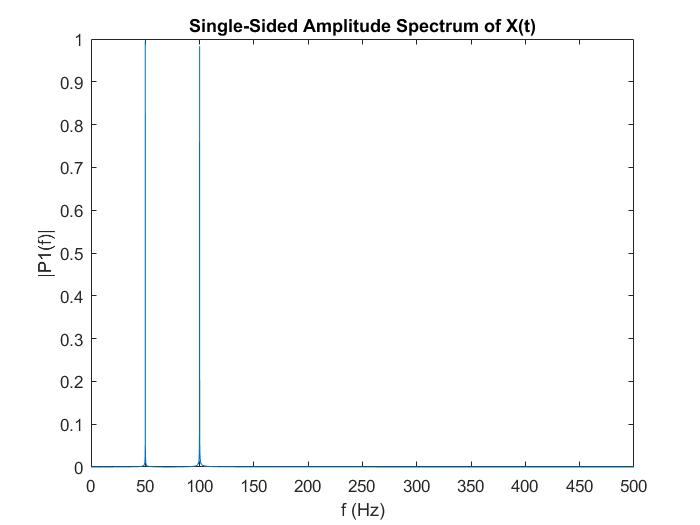

圖 4-15 組合信號的 FFT
