6.5 確定 PA 電源要求
在計算 PA 的最低電源要求時，必須知曉所需的負載電壓、負載阻抗以及可用的電源電壓或所需的變壓器匝數這些參數。對于該 FSK 電力線通信示例，與 PRIME 類似，目標是將 1VRMS 信號驅動到一個 2Ω 負載中。所需的最小電源電壓通過將峰-峰值負載電壓、高壓電容器和電感器上的壓降 V2、低壓電容器上的壓降 V1 和相對于 PA 電源軌限值的兩倍輸出擺幅 VSWING 相加得出。對于 FSK 和 SFSK 系統，峰均比為 √2，而對于 OFDM 系統，該比率約為 3:1。

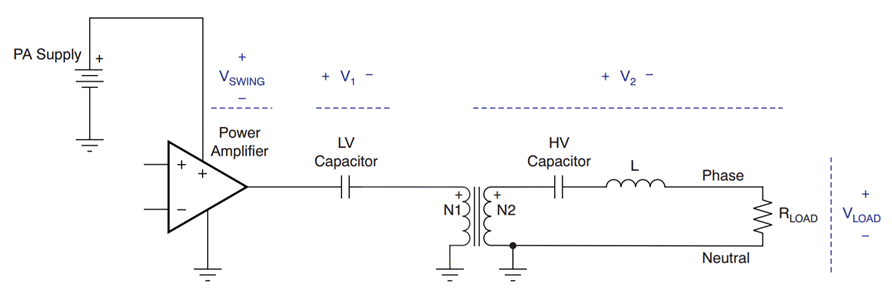

圖 6-12 典型的線路耦合電路在分析期間執行與 RMS 電壓和峰值電壓相關的計算時，必須考慮這些比率。為低壓電容器選擇較大的值會導致壓降 (V1) ，在大多數情況下變得可以忽略不計。如果使用具有低 DCR 的合適變壓器，即使在高負載電流下，變壓器中的損耗也可以忽略不計。對于 FSK 和 SFSK 系統，高壓電容器和電感器上的壓降 V2 通常也可以忽略不計；在 OFDM 系統中，由于工作帶寬更寬，壓降 V2 可以忽略不計，并且可以用 1.5 乘以負載電壓作為近似值來進行計算。
對于 AFE031 BoosterPack，具有 2Ω 負載和 1VRMS 負載電壓的 FSK 信號：
對于 OFDM，可以使用以下公式：
更多有關 AFE031 功耗的信息，請參閱采用 AFE031 且適用于窄帶電力線通信調制解調器的模擬前端設計。
