5.2.4 測試結果
使用 PWM 或 DAC 模式發送器解決方案來提供輸入 FSK 信號，以在受控的實驗室環境中對 FSK 接收器解決方案的性能進行了測試。建立的設置類似于圖 2-8 所示的設置，未采用任何耦合電路。測試的目的是確認接收器解決方案是否可以有效地將接收到的 FSK 信號轉換為原始數字信息。

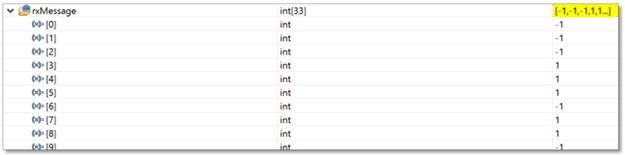

當正確地按照Topic Link Label5.2中討論的指南進行操作時，C2000 MCU 可以接收 FSK 輸入信號并準確地解碼其中包含的每個數據位。圖 5-5 顯示了相關內容，其中成功捕獲了一個包含三十三個唯一位的數據包。
圖 5-5 包含接收到的數據位的數據包該捕獲的數據采用 11 位代碼字的形式連續傳輸三次。然后按照圖 5-6 所示的格式對每個和為一的代碼字進行打包。
圖 5-6 打包的數據
