2.1 方框圖

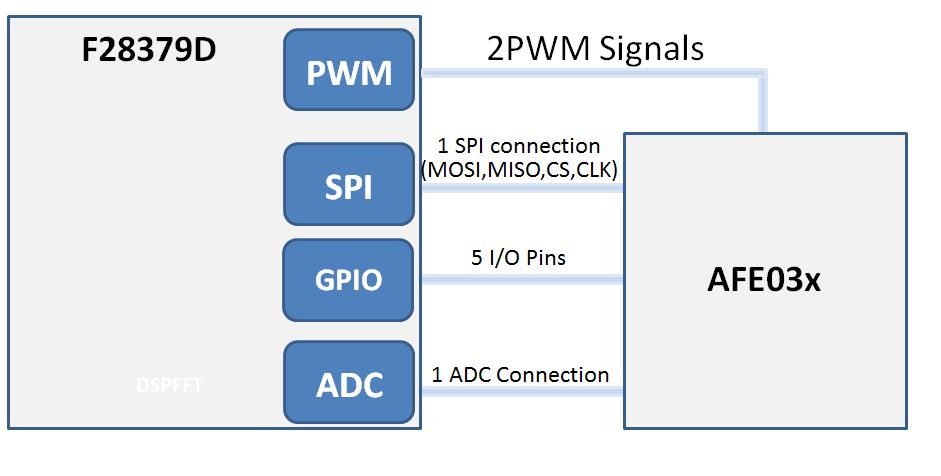

圖 2-3 顯示了系統(tǒng)的方框圖。在該示例中，并未使用所有連接，但 BoosterPack 具有所有連接，以為將來的開發(fā)做準備。
圖 2-3 C2000 和 AFE031 方框圖AFE 具有多個內部寄存器，用于配置 AFE 芯片的內部元件，包括濾波器選擇、增益選擇和模式選擇?？梢允褂?SPI 外設來訪問這些寄存器。
AFE 還具有各種 GPIO，允許 MCU 將 AFE 設置為特定的模式并接收中斷，從而在 AFE 上實現關鍵事件。ADC 連接允許 MCU 接收輸入信號或對其進行采樣。PWM 信號提供了一種為 AFE 創(chuàng)建輸出的方法。目前 AFE031 支持兩種數據發(fā)送模式，即 PWM 模式和 DAC 模式。Topic Link Label3提供了這兩種模式的說明和實現方式。
