TVS 是一種快速作用的鉗位器件,在過壓情況下導通,將浪涌電流分流到接地端。TVS 的主要性能指標為電源處理能力和鉗位電壓。TVS 提供單向或雙向配置。

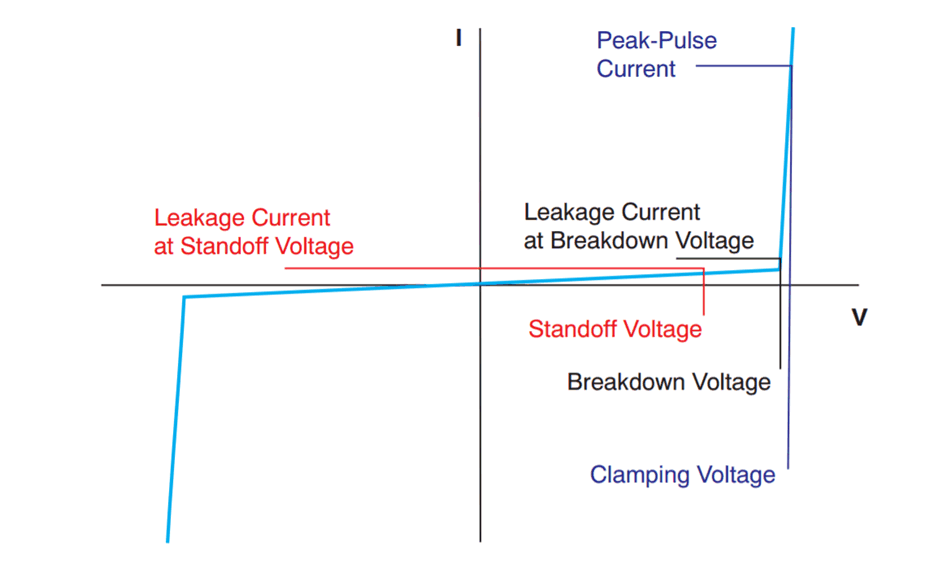

對于電力線通信應用,建議使用雙向 TVS;該元件放置在線路耦合變壓器旁邊。圖 6-9 顯示了典型雙向 TVS 的 I/V 特性。
當交流線路上出現浪涌或脈沖時,TVS 上的電壓會上升。如果電壓上升到高于 TVS 擊穿電壓,則 TVS 導通并迅速?gòu)母咦杩棺優榈妥杩梗瑢㈦娏鞣至鞯浇拥囟恕U?qǐng)注意,PA 輸出和 TVS 之間的低壓電容器會阻止 TVS 上的任何直流電壓。因此,來自 PA 的正常 FSK 或 OFDM 信號似乎以 TVS 的接地端為中心。這種情況要求 TVS 是雙向的。

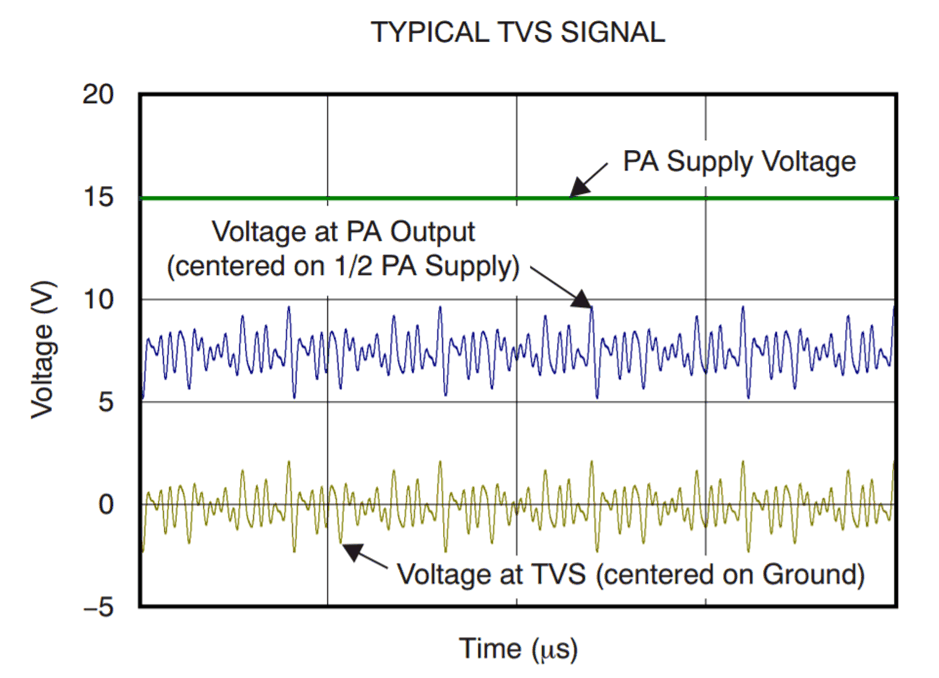

圖 6-10 闡明了這一概念。
信號在 TVS 處以接地端為中心對稱,因此 TVS 擊穿電壓應約等于 PA 電源電壓的二分之一。TVS 應在正常操作期間保持關閉,以避免削波和在輸出信號中引入失真,這一點很重要。同樣重要的是,TVS 應在非正常操作期間導通并鉗制到盡可能低的電壓,以提供最大保護。
該 BoosterPack 設計有浪涌保護器件。具有連接到變壓器 LV 側的分流接頭的雙向瞬態電壓抑制 (TVS) 二極管用于鉗制浪涌電壓。TVS 的穩定電壓必須恰好是 AFE 的 PA 電源電壓的 1/2,這意味著 15V AFE 必須使用 7.5V TVS。該 1/2 比率基于以下事實:
