11.7 步驟 6.閉環位置控制（BUILDLEVEL == CLOSED_LOOP_POSITION）
除速度和電流環路外，此編譯級別還可關閉位置環路。

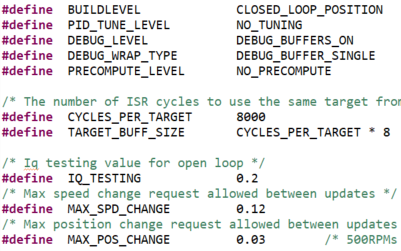

- 轉至 settings.h 文件，并更改定義以匹配以下內容（閉環位置控制，啟用調試緩沖區，每個設定點具有 8000 個周期）：
圖 11-28 閉環位置 - BUILDLEVEL - 如果需要，轉至 single_chip_servo.c 文件并修改速度設定點數組。默認值如下所示。
- 值將重復，以便為電機留出在設定點周期數量增加前轉至該位置的時間。

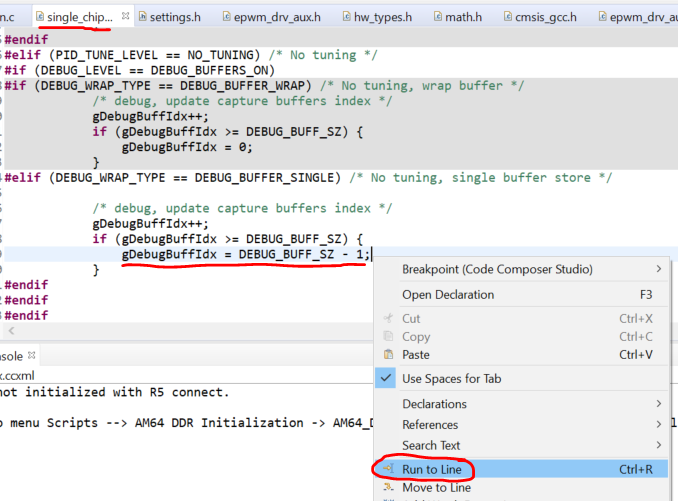

- 加載完項目后，打開“single_chip_servo.c”文件并找到以下行，然后點擊右鍵并選擇“Run to Line”。
圖 11-29 閉環位置 - 運行到行 - 運行到此行將使控制代碼可以運行八個不同的設定點并填充調試緩沖區，以便可以查看此圖。
- 通過導入以下各個圖來查看輸出：

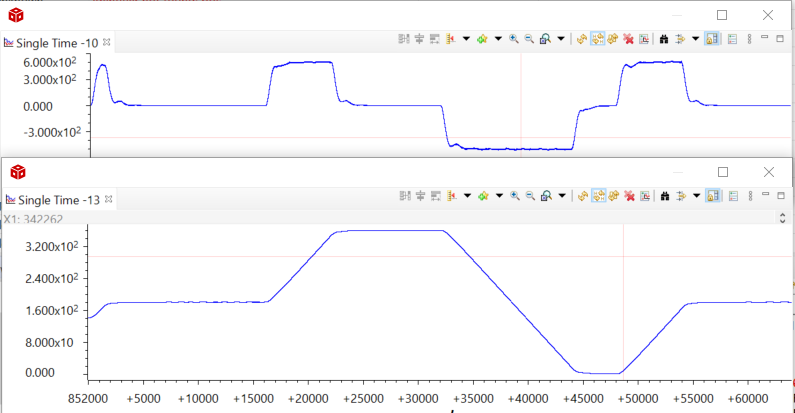

圖 11-30 閉環位置 - 位置和速度圖 1 - 以下所示為示例輸出（自上而下為速度和位置圖）。請注意速度是如何在位置變化期間變?yōu)?+-500RPM 并在到達該位置前保持不變的。位置斜坡斜率由 settings.h 文件中的 MAX_POS_CHANGE 定義確定。
圖 11-31 閉環位置 - 位置和速度圖 2 - 我們難以在上面的 CCS 圖中了解位置的精度，因此，您也可以使用 CCS 內存瀏覽器將“gDebugBuff5”轉儲到一個文本文件中，以便在 Excel 或 Matlab 中查看。完成此操作后，您可以在位置穩定下來之后查看位置的實際精度：通常為請求目標 +-0.001°（如兩個請求位置的圖 11-32 中所示）：圖 11-32 閉環位置 - 位置控制精度
