9 驅動和反饋時序
演示中驅動和反饋時序的精度對于正確執行 FOC 環路計算至關重要，進而對整體電機控制性能也至關重要。為了實現目標，此演示設置如下所示：
- 50KHz PWM 周期時間
- 由于 EPWM 外設時鐘為 250MHz 而實現了 12 位以上的 PWM 分辨率
- 50KHz/4ns = 5000，這大約等于 12.28 位的分辨率
- 由于 EPWM 外設時鐘為 250MHz 而實現了 12 位以上的 PWM 分辨率
- 100KHz FOC 環路更新
- 每個 PWM 周期具有 2 個更新
- 允許在觸發點前有 10μs，直到可以捕獲反饋，F(xiàn)OC 環路關閉，并且 PWM 值在影子寄存器中更新
- 此處為實現的時序圖：

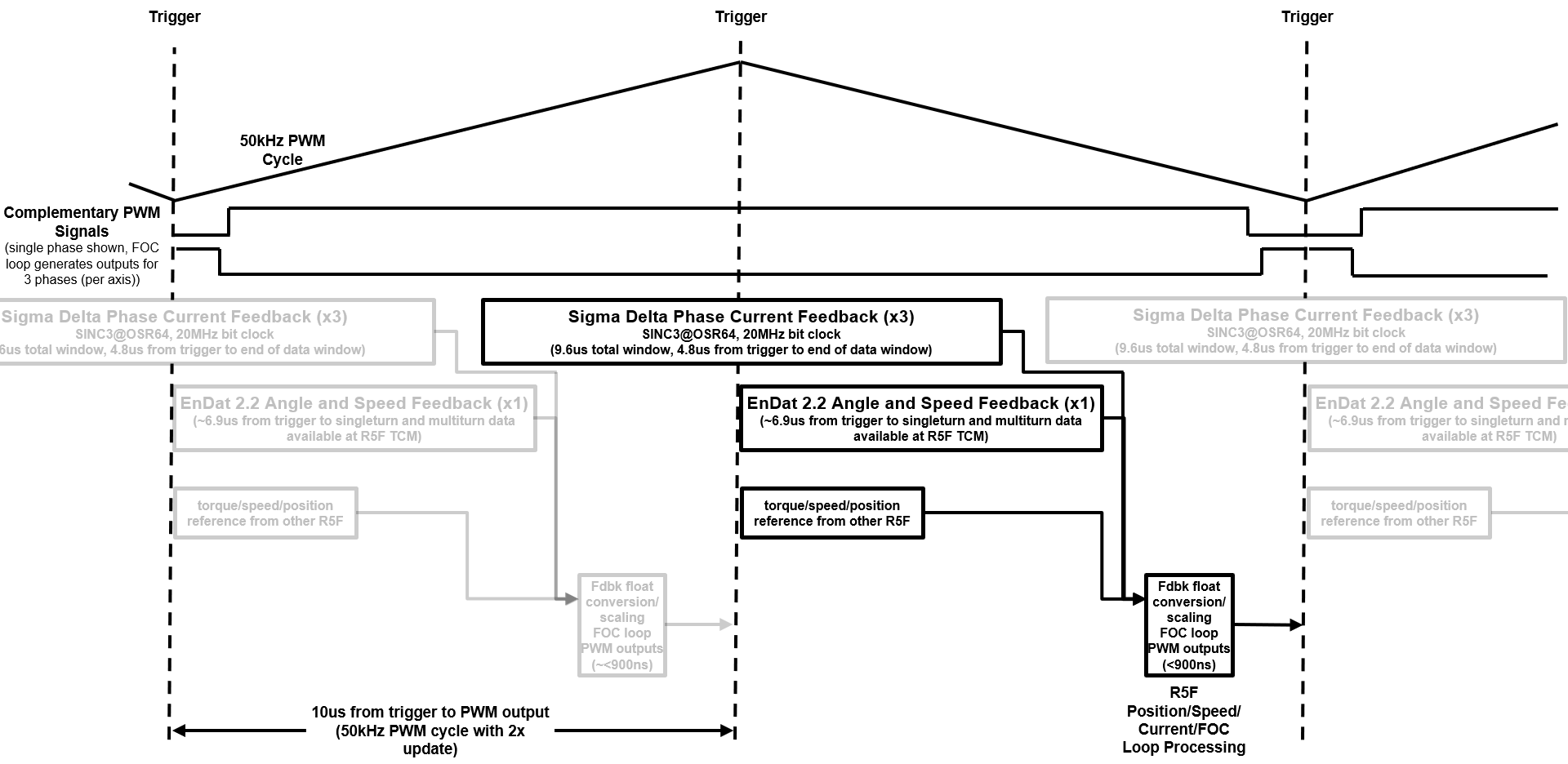

圖 9-1 時序圖
- 適用于 EnDat2.2 和 Σ-Δ 反饋數據的精確觸發
- 在 PWM 外設和 ICSSG0 的 IEP 計時器之間使用同步技術，以便在 PWM 周期中的任何時刻精確放置觸發器
- EPWM SYNCO 信號可將 IEP 計時器計數器復位，并使用 CMP1 和 CMP2 值觸發 EnDat 和 Σ-Δ 的起始點

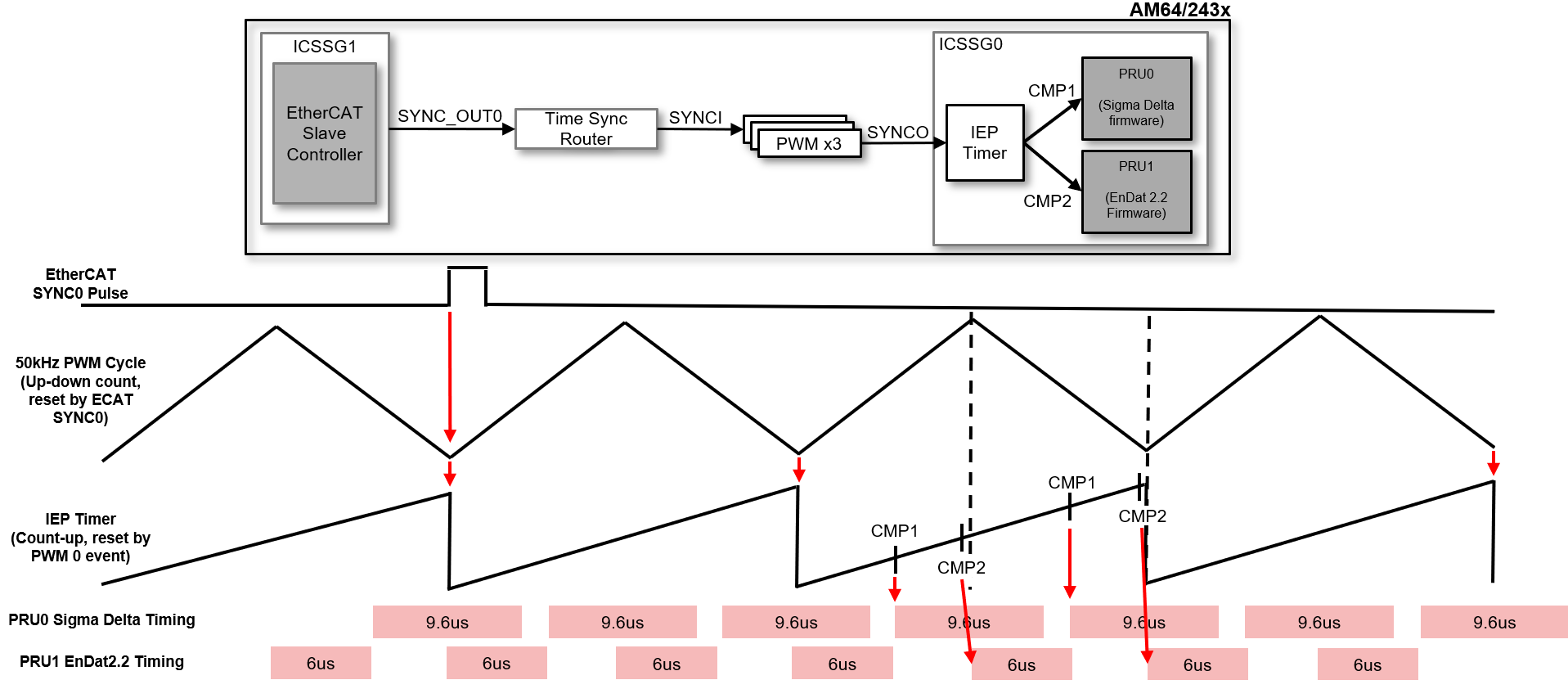

圖 9-2 同步技術 - 技術顯示在下圖中，結果顯示在“基準測試結果”部分中
